Les prérequis de sécurité avant de toucher aux fils

On ne joue pas avec du courant triphasé comme on change une ampoule de chevet. Ici, la tension entre deux phases grimpe à 400 Volts. On ne parle pas de simple picotement, mais d'un risque d'électrisation grave ou d'arc électrique violent.

Avant même d'ouvrir votre boîte à outils, coupez le courant au disjoncteur général de branchement (AGCP). Ne vous contentez pas de baisser le petit disjoncteur de la cuisine : vérifiez l'absence de tension.

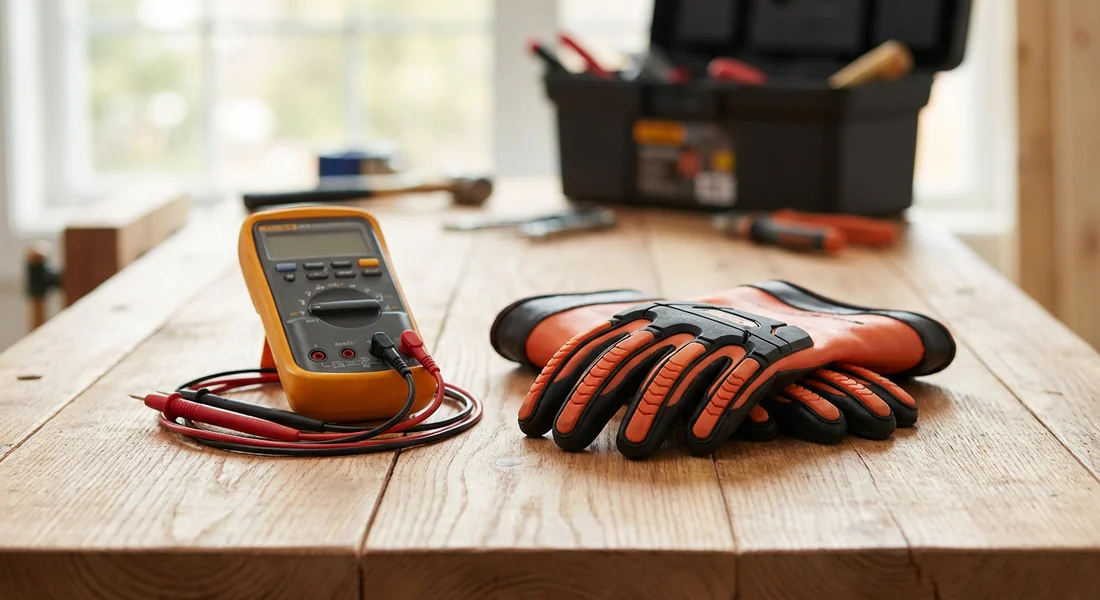

Pour travailler proprement, voici le matériel non négociable :

• Un multimètre : C'est votre seule boussole pour différencier le 230V du 400V. Jetez votre tournevis testeur, il est trop imprécis et dangereux pour ce chantier.
• Un tournevis isolé : Pour serrer les borniers sans risquer le contact.
• Une pince à dénuder de qualité : Pour ne pas entailler l'âme en cuivre des fils, ce qui créerait des points chauds.

Comprendre votre installation : triphasé 400V vs monophasé 230V

La majorité des foyers fonctionnent en monophasé. Si vous lisez ce guide, vous faites partie de l'exception : anciennes fermes, maisons avec pompes à chaleur puissantes ou ateliers. Votre compteur délivre trois phases distinctes.

C'est une excellente nouvelle pour votre plaque à induction. Au lieu de « tirer » 7000 Watts sur un seul fil (ce qui ferait chauffer une installation standard), nous allons répartir cette puissance sur plusieurs fils. C'est plus stable, plus sûr.

Reconnaître les câbles et les couleurs

Sur une installation récente, le code couleur est carré. Mais sur des installations d'avant 1970, c'est le Far West. Voici le tableau théorique, mais gardez en tête que seule la mesure au multimètre fait foi.

Pourquoi brancher en triphasé ? (Équilibrage de phase)

Si vous branchez une plaque puissante (ex: 7200W) sur une seule phase de votre installation triphasée, vous allez déséquilibrer votre réseau. Résultat : le disjoncteur général sautera dès que vous lancerez le mode « Booster », même si les autres phases ne sont pas utilisées.

Le branchement triphasé permet d'équilibrer les phases : la plaque va puiser un peu d'énergie sur la Phase 1 et un peu sur la Phase 2 (parfois la 3). Votre réseau électrique vous remerciera.

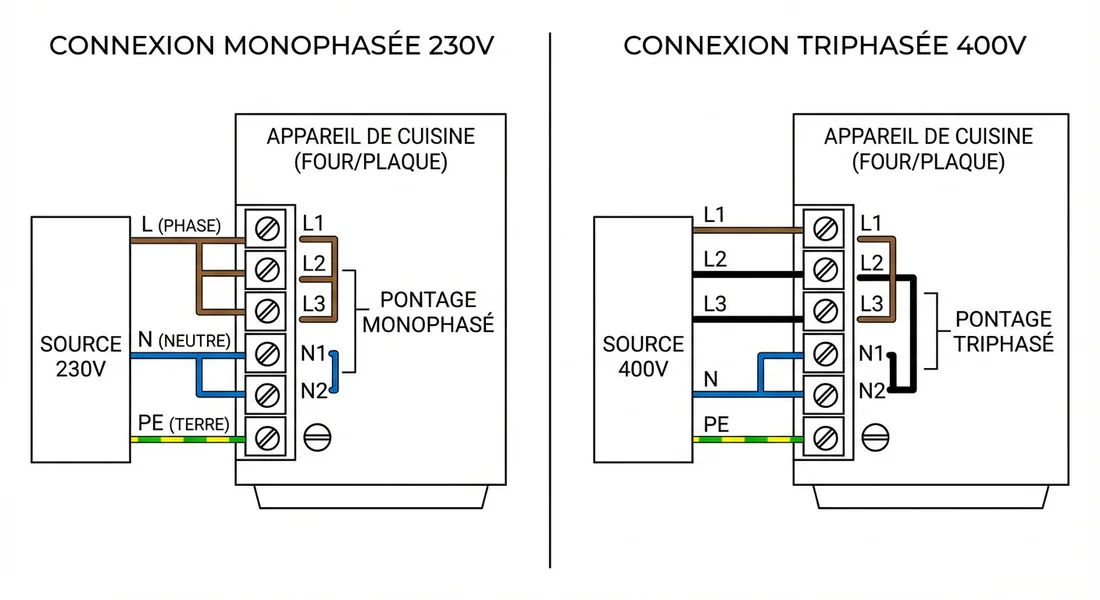

Les 2 schémas de branchement possibles

C'est ici que 90% des erreurs se produisent. La plupart des plaques vendues en France (Sauter, Bosch, Electrolux, Whirlpool) ne sont pas conçues pour utiliser les 3 phases simultanément, mais souvent seulement deux. Regardez bien l'étiquette collée sous votre plaque ou sur le capot du bornier.

Cas 1 : le branchement 2N (2 phases + 1 neutre + terre)

C'est le scénario le plus fréquent (« 2N » ou « 2 Live »). La plaque divise sa puissance en deux zones internes.

• Le principe : La zone gauche est alimentée par la Phase 1 (L1), la zone droite par la Phase 2 (L2). La Phase 3 (L3) de votre prise murale ne servira pas ici (isolez-la avec un domino ou un Wago).
• La gestion des cavaliers (Jumpers) : C'est critique.
  • Côté Neutre (Bleu) : Vous devez souvent placer un cavalier pour relier les bornes N1 et N2. Le Neutre doit être commun.
  • Côté Phase (Marron/Noir) : Vous devez impérativement RETIRER le cavalier entre L1 et L2. Si vous laissez ce pont et que vous branchez deux phases différentes dessus, c'est le court-circuit franc en 400V.

Cas 2 : le branchement 3N (3 phases + 1 neutre + terre)

Ce cas concerne généralement les plaques professionnelles, les grands « pianos » de cuisson ou certaines plaques XXL (5 feux et plus).

• Le principe : Chaque phase alimente une partie spécifique de la carte électronique.
• Le câblage : C'est du fil à fil. L1 sur L1, L2 sur L2, L3 sur L3. Le Neutre sur N, la Terre sur la terre.
• Les cavaliers : Généralement, aucun cavalier n'est nécessaire sur les bornes de phase. Vérifiez toujours le schéma constructeur.

Tutoriel pas-à-pas : raccordement côté mur et côté plaque

Suivez ces étapes dans l'ordre. L'improvisation n'a pas sa place ici.

1. Préparation du câble
Pour un raccordement triphasé ou 2N, la puissance est répartie. Oubliez le rigide 6mm² difficile à manier. Un câble souple H05VV-F 5G2.5 mm² (5 fils de 2.5mm²) suffit amplement.
Dénudez les fils proprement. Si vous utilisez du fil souple, sertissez impérativement des embouts de câblage. Visser du fil souple nu dans un bornier est une hérésie : les brins s'écrasent, le contact se fait mal, et ça chauffe.

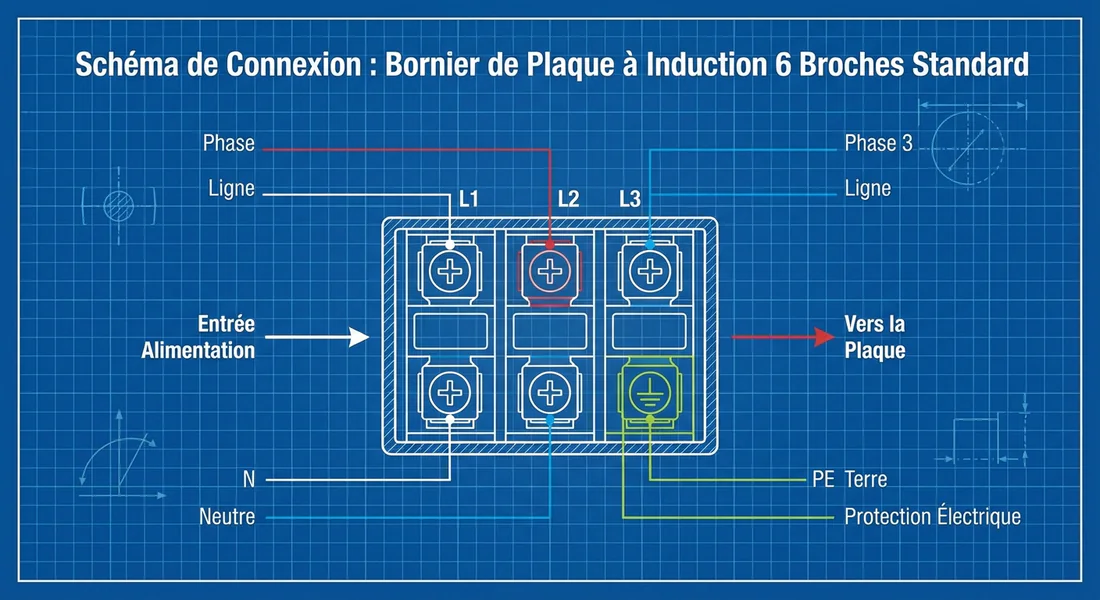

2. Placement des cavaliers (shunts) sur la plaque

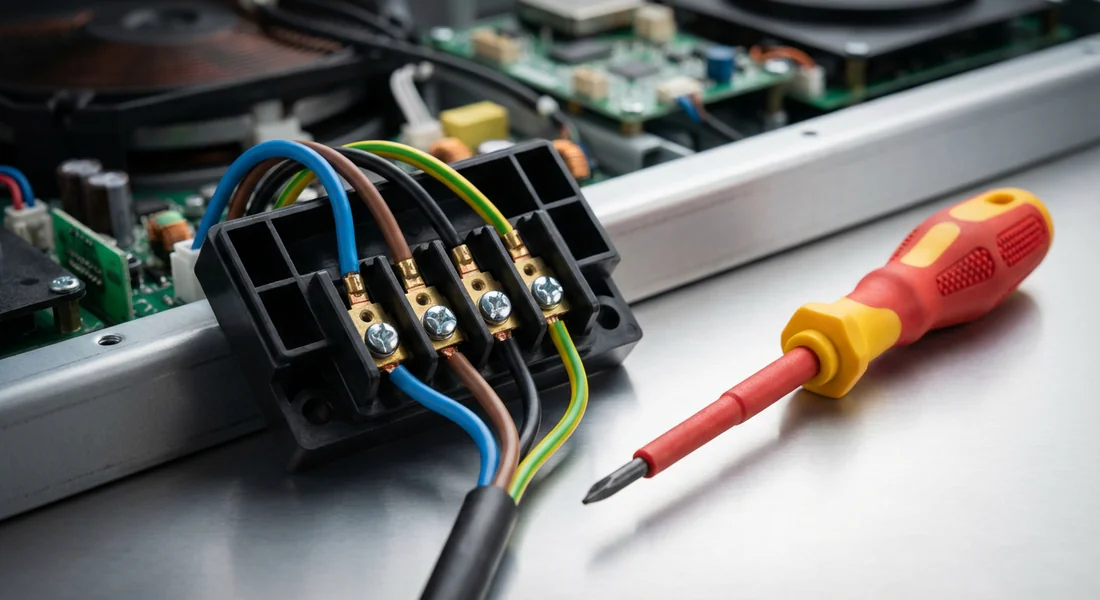

Ouvrez le capot du bornier de la plaque. Vous y trouverez des petits « U » en cuivre ou laiton.

• Pour le schéma 2N : Reliez les bornes de Neutre (ex: 4 et 5) avec le cavalier. Laissez les bornes de Phase (1, 2, 3) indépendantes. Pas de pont entre les phases !

3. Serrage des connexions
Insérez les fils :

• Le fil Jaune/Vert sur la borne Terre (symbole ⏚).
• Le fil Bleu sur la borne Neutre (N).
• Le fil Marron sur L1.
• Le fil Noir sur L2.
• (Le fil Gris sur L3 si cas 3N, sinon isolez-le).

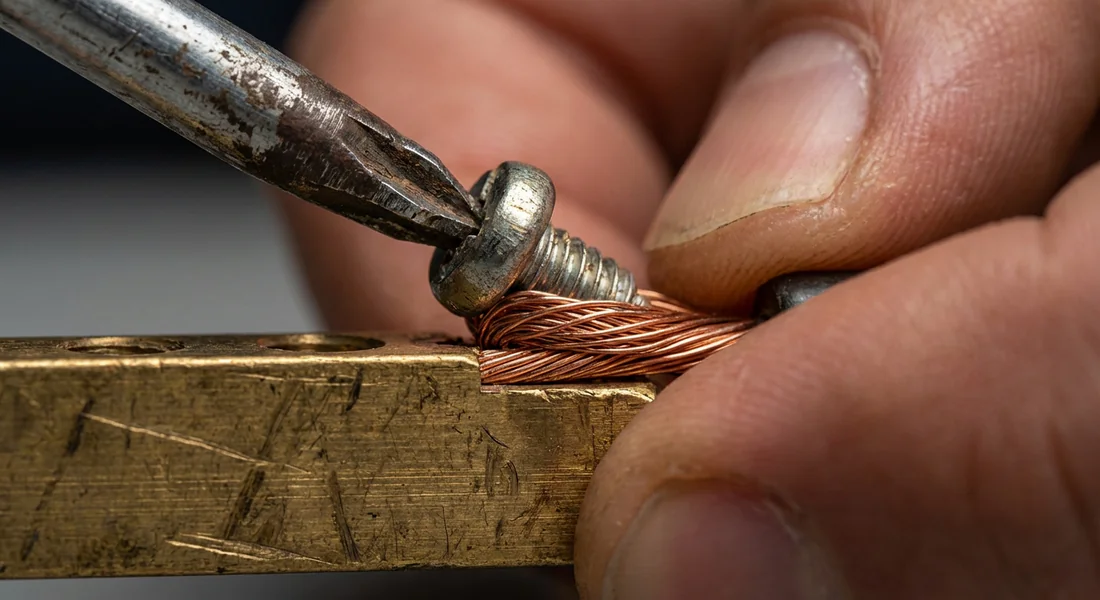

Serrez fermement. Un mauvais serrage crée une résistance, donc de la chaleur, qui finit par fondre le bornier. Tirez légèrement sur chaque fil pour vérifier sa tenue.

4. Raccordement côté mur
Si vous avez une « sortie de câble » (plaque au mur), utilisez des bornes Wago à leviers (modèle 221). C'est bien plus fiable que les vieux dominos à vis et ça permet de mélanger fil souple et rigide sans risque. Respectez scrupuleusement les couleurs correspondant à votre branchement côté plaque.

Vérification et premier allumage

Ne remettez pas le courant tout de suite. La fébrilité est l'ennemie de l'électricien.

Sortez votre multimètre :

1. Mettez-vous en mode Volts AC (V~).
2. Testez la continuité (mode bip) entre la carcasse métallique de la plaque et la terre de la prise murale. Ça bip ? La sécurité est active.
3. Remettez le courant.
4. Mesurez la tension sur le bornier (si accessible) ou la prise avant raccordement final :
   • Entre Phase (L1 ou L2) et Neutre : Vous devez avoir ~230V.
   • Entre Phase 1 et Phase 2 : Vous devez avoir ~400V.

Si vous lisez 400V entre une Phase et le Neutre, STOP. Votre Neutre est mal raccordé ou absent. Si vous allumez la plaque ainsi, elle grillera instantanément.

Problèmes fréquents et solutions (Dépannage)

Même avec de la bonne volonté, des soucis peuvent survenir. Voici mon diagnostic rapide :

• Ma plaque ne s'allume que sur la moitié des feux : C'est le symptôme classique d'une phase manquante. Soit le fil L2 est mal serré, soit vous avez oublié de brancher la deuxième phase côté mur, soit le fusible de cette phase spécifique est coupé au tableau.
• Le disjoncteur saute dès que j'allume :
  • Si c'est le Différentiel (30mA) qui saute : Il y a une fuite de courant à la terre. Vérifiez qu'aucun brin de fil de cuivre ne touche la carcasse ou qu'un fil n'est pas pincé.
  • Si c'est le Disjoncteur divisionnaire (16A, 20A ou 32A) qui saute : Court-circuit franc. Vous avez probablement laissé un cavalier entre L1 et L2 alors que vous avez branché deux phases distinctes. Vérifiez votre schéma 2N.
• Code erreur affiché (U400 ou clignotement) : La plaque détecte une tension anormale et se met en sécurité. Vérifiez votre câblage du Neutre. Souvent, cela signifie que la plaque reçoit du 400V là où elle attend du 230V.

Brancher une plaque induction en triphasé n'est pas sorcier si l'on est méthodique. Prenez le temps d'identifier vos fils et validez toujours vos tensions au multimètre. Votre cuisine est prête ?

FAQ

Peut-on brancher une plaque triphasé sur une prise monophasé classique ?

Oui, c'est prévu par les fabricants. Il faut utiliser le schéma de couplage « 1N » : vous devrez utiliser les cavaliers pour relier ensemble les bornes L1, L2 et L3 de la plaque, et les connecter à l'unique phase de votre prise. Attention, la section de câble devra être plus grosse (souvent 6mm²) pour supporter toute l'intensité sur un seul fil.

Quelle section de câble choisir pour le triphasé ?

Pour un branchement utilisant 2 ou 3 phases, un câble souple de type 5G2.5mm² suffit. Comme la puissance est répartie sur plusieurs fils, l'intensité par fil est plus faible qu'en monophasé.

Pourquoi ma plaque fait sauter le disjoncteur différentiel ?

Si le différentiel saute, le courant fuit vers la terre. Les coupables habituels : une inversion entre le fil de Neutre et de Terre, un fil mal serré qui touche la carcasse métallique, ou de l'humidité dans la prise murale.
