Il pleut. Vous êtes déjà en retard pour le travail, et votre portail reste obstinément bloqué. Que le vantail soit grand ouvert et expose votre domicile aux regards indiscrets, ou fermé avec votre voiture emprisonnée à l'intérieur, la frustration monte vite. Je connais ce sentiment. Face à un moteur récalcitrant, notre premier réflexe est souvent d'appeler un professionnel. Pourtant, ces automatismes cachent une logique implacable. Avec un peu de méthode, n'importe quel bricoleur peut poser un diagnostic précis.
Un problème sur un moteur Nice Robus 400 provient généralement d'un défaut des cellules photoélectriques, d'un fusible grillé ou d'une erreur de programmation. Pour diagnostiquer la panne, observez le clignotement de la LED « Bluebus ». Un clignotement régulier indique un fonctionnement normal, tandis qu'une série de flashs signale une erreur spécifique.

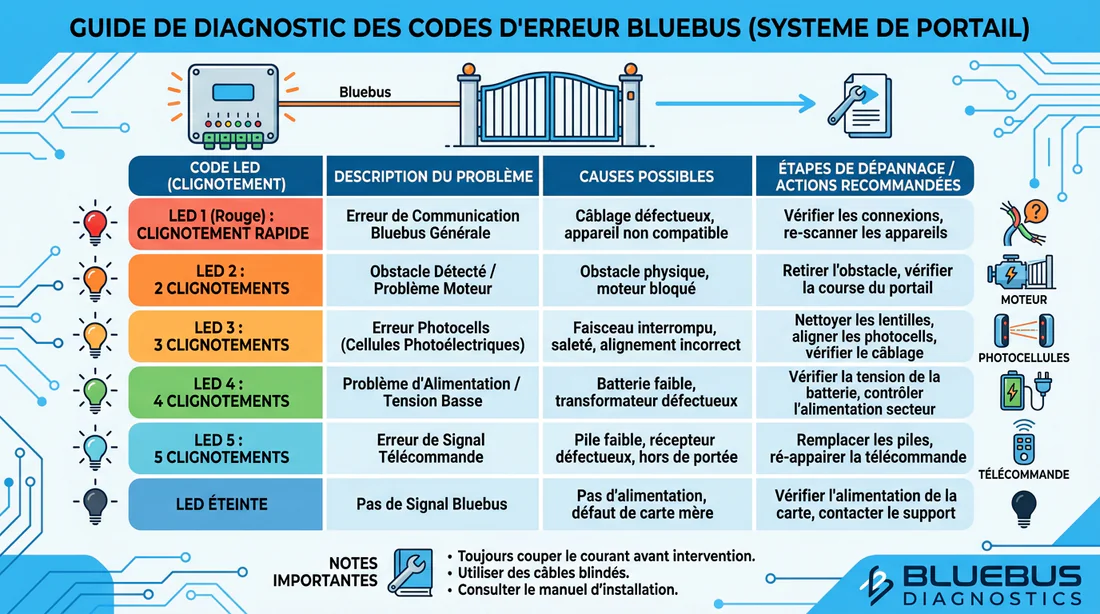

Diagnostic immédiat : comprendre les clignotements LED Bluebus
Avant de sortir la boîte à outils et de démonter la mécanique, soulevez simplement le capot de votre moteur. La logique de commande RBA3 embarquée sur le Robus 400 « parle » à l'utilisateur. Le cœur de ce diagnostic repose sur la petite LED nommée « Bluebus ».
En fonctionnement normal, cette diode émet un flash bref toutes les secondes. Si elle s'excite et clignote par salves espacées d'une pause d'une seconde, votre carte signale un code d'erreur précis. Comptez simplement le nombre de flashs entre deux pauses pour identifier l'origine du blocage.
| Nombre de clignotements | Cause de la panne | Solution immédiate |
|---|---|---|
| 1 flash | Erreur de communication du système Bluebus. | Vérifiez le serrage des borniers et l'intégrité des 2 fils reliés aux cellules. |
| 2 flashs | Déclenchement d'une sécurité (obstacle devant les cellules). | Nettoyez les lentilles, retirez les toiles d'araignées et vérifiez l'alignement. |
| 3 flashs | Détection d'un effort anormal par le moteur (limiteur de force). | Cherchez un point dur sur la crémaillère ou un caillou coincé sous le portail. |
| 4 flashs | Déclenchement de l'entrée STOP de la carte. | Contrôlez le bouton d'arrêt d'urgence ou le cavalier de pontage de la borne STOP. |
| 5 flashs | Erreur de mémoire ou perte des paramètres de course. | Lancez une nouvelle procédure d'apprentissage (voir section Hard Reset). |
| 6 flashs | Surchauffe ou limite de manœuvres consécutives atteinte. | Laissez le moteur refroidir quelques dizaines de minutes avant de réessayer. |
| 7 flashs | Panne interne grave du circuit électronique. | Coupez le courant, patientez, remettez sous tension. Si l'erreur persiste, la carte est HS. |
Les 4 pannes les plus fréquentes sur le Nice Robus 400
Sur le terrain, nous constatons que 80 % des interventions de dépannage sur cette motorisation portail coulissant se résument à quatre éléments précis. Avant de paniquer ou d'envisager des frais délirants, inspectez ces coupables habituels.
Le défaut des cellules photoélectriques (erreur classique)
Les cellules photoélectriques représentent le talon d'Achille de toute installation extérieure. La pluie, le givre et les insectes les encrassent en un rien de temps. Le système Bluebus de Nice simplifie le câblage avec ses 2 fils non polarisés, mais il exige une communication absolument parfaite.
Si des fourmis ont élu domicile dans le boîtier RX (récepteur), le faisceau infrarouge est coupé net. Ouvrez vos cellules. Nettoyez délicatement la lentille avec un chiffon sec et vérifiez l'alignement. Un clignotement rouge rapide sur la cellule révèle un mauvais alignement ou un câble endommagé.
Le fusible de protection grillé
L'électronique déteste les micro-coupures et les orages. Sur le Robus 400, deux fusibles veillent au grain. Vous avez le fusible secteur principal près du transformateur, et le fusible basse tension piqué directement sur la carte mère pour protéger les accessoires.
Attention, coupez impérativement le disjoncteur général de votre portail dans votre tableau électrique avant de manipuler la carte.
Sortez votre multimètre en mode test de continuité pour tester ces petits fusibles en verre. Un bip sonore confirme leur bon état. Si le filament est noirci ou rompu, la réparation coûte moins de deux euros. Intervenir sur des composants sous tension requiert une attention extrême. Prenez le temps de vérifier l'absence totale de courant aux bornes d'arrivée pour réaliser une réparation électrique en toute sécurité.
La perte des fins de course (déréglage)
Le moteur devient parfois amnésique après une coupure de courant prolongée. Il « oublie » la distance totale à parcourir pour fermer votre entrée.
Les symptômes sautent aux yeux. Soit le portail s'arrête brutalement 50 centimètres avant le poteau de fermeture, soit il percute violemment la butée faute de ralentissement. Il suffit de relancer la mémorisation des fins de course pour que la carte recalcule la géométrie de l'installation.
Le blocage mécanique de la crémaillère
Nous accusons toujours l'électronique en premier, alors que le problème est souvent purement physique. Un portail s'affaisse légèrement avec le temps. Le gel fait bouger le sol. Et c'est tout l'alignement qui encaisse.
Prenez la clé de débrayage manuel en façade pour libérer le pignon d'entraînement. Poussez ensuite votre portail à la main sur toute sa longueur. S'il résiste, s'il frotte ou s'il bloque à un endroit précis, l'anomalie se situe sur la crémaillère (dents abîmées, caillou coincé, roulement de roue grippé).
Cette étape de diagnostic mécanique est universelle. Isoler le châssis du bloc moteur est la base absolue d'une réparation réussie, un principe que nous détaillons largement dans notre guide sur les motorisations alternatives.
Procédure de réinitialisation et apprentissage (hard reset)
Quand le cerveau de l'automatisme est totalement perdu (la LED clignote 5 fois), il faut remettre les compteurs à zéro. La procédure d'apprentissage force le moteur à reconnaître les accessoires connectés et à mémoriser les distances exactes d'ouverture et de fermeture.
Voici la manipulation exacte à suivre pas à pas :
- Placez manuellement le portail à mi-course et reverrouillez le moteur avec la clé triangulaire.
- Sur la carte électronique, maintenez appuyées simultanément les touches Open (ou Flèche Haut) et Stop (ou Set).
- Relâchez les deux boutons dès que les LED L1 et L2 se mettent à clignoter très rapidement (au bout de 3 ou 4 secondes).
- Patientez quelques instants. La carte vient d'identifier les cellules Bluebus. La LED Bluebus doit reprendre son clignotement régulier (1 flash par seconde).
- Lancez la mesure de la course en maintenant appuyées simultanément les touches Close (Flèche Bas) et Stop.
- Relâchez lorsque la manœuvre commence. Le portail va s'ouvrir lentement, se fermer complètement, puis s'ouvrir à nouveau. Ne coupez surtout pas le faisceau des cellules pendant cette phase.
Conseil Pro
Si les LED L3 et L4 clignotent après cette procédure, cela signifie que la reconnaissance des longueurs a échoué, généralement à cause d'un point de friction mécanique trop important.
Étude de cas : mon portail s'ouvre mais ne se ferme plus
C'est le scénario typique auquel nous sommes confrontés sur le terrain au moins trois fois par semaine. Vous appuyez sur la télécommande, le clignotant s'active, le portail coulisse pour vous laisser sortir. Vous appuyez pour le refermer, le clignotant s'allume brièvement, le moteur émet un léger « clic », puis plus rien.
Ce symptôme hautement spécifique pointe à 99 % vers une anomalie sur le faisceau de sécurité. Le moteur refuse de fermer. Il estime simplement qu'un véhicule ou un enfant se trouve dans le passage.
Pour valider ce diagnostic avec certitude, les professionnels utilisent la technique du pontage. C'est une manœuvre strictement temporaire, dédiée uniquement au test. Débranchez le bornier Bluebus et effectuez un reset de la reconnaissance des dispositifs (étapes 1 à 4 de la section précédente sans les cellules connectées). Le portail ignorera alors la sécurité. S'il parvient à se fermer normalement, le verdict tombe. Vos cellules sont défectueuses ou le câble enterré est sectionné.
Dès le test terminé, reconnectez immédiatement vos éléments de sécurité. Un portail qui fonctionne en aveugle représente un danger mortel.
Quand faut-il remplacer la logique de commande (carte RBA3) ?
Malgré toute votre bonne volonté, la réparation de la carte mère est parfois hors de portée. Vous devez envisager de commander une nouvelle logique de commande RBA3 (la pièce de rechange officielle) si vous observez des signes fatals.
- Le manque absolu de signe de vie est un premier indicateur. Vous avez testé la prise murale et vérifié les fusibles de la carte au multimètre, mais aucune LED ne s'allume. Le transformateur ou le pont de diodes de la carte a probablement grillé.
- La présence de nuisibles pardonne rarement. Une traînée baveuse de limace au dos de la carte ou des cadavres de perce-oreilles créent des courts-circuits immédiats entre les soudures.
- Des traces de brûlures évidentes confirment souvent le décès de la carte. Un composant éclaté ou une forte odeur de bakélite brûlée au niveau des relais de puissance ne trompent pas.
- La persistance de l'erreur 7 annonce la fin. Si la LED Bluebus clignote 7 fois et qu'un outil de diagnostic avancé comme l'interface Oview confirme une corruption irréversible de la mémoire EPROM, la carte est morte.
Le remplacement de cette pièce s'avère extrêmement simple. Les borniers sont débrochables. Il suffit de les déclipser de l'ancienne carte pour les reclipser sur la nouvelle, sans refaire le moindre câblage fil par fil.
FAQ
Comment débrayer manuellement un moteur Nice Robus 400 ?
Passez en mode manuel en insérant la clé triangulaire dans la serrure située sur la face avant du moteur. Tournez la clé d'un quart de tour dans le sens anti-horaire, puis tirez la poignée de déverrouillage vers vous. Le portail devient complètement libre d'être manipulé à la main.
Pourquoi mon portail Nice s'arrête-t-il au milieu de sa course ?
Ce phénomène survient quand le moteur détecte un effort excessif, immédiatement interprété comme un obstacle. Contrôlez l'absence de point dur sur le rail et la crémaillère. Si la mécanique est parfaitement fluide, relancez simplement une procédure d'apprentissage des fins de course.
Comment tester les cellules Bluebus Nice ?
Le test le plus rapide consiste à observer la LED de la cellule réceptrice (RX). Un clignotement rapide en rouge ou une lumière fixe signale un mauvais alignement ou un obstacle physique. Nettoyez les caches plastiques. Comme le système Bluebus communique via deux fils, traquez également la moindre trace de corrosion sur les borniers.
Quel fusible vérifier sur un Robus 400 ?
Vous devez contrôler deux éléments distincts. D'abord le fusible secteur de protection (généralement 1.6A ou 2A) qui protège l'alimentation 230V. Ensuite, inspectez le fusible basse tension piqué directement sur la carte électronique, dédié à la protection des accessoires et du circuit de commande interne. Utilisez un testeur de continuité pour valider leur état de marche.
