Vous voilà face à une poignée de fils colorés. Un nouvel appareil entre les mains et, avouons-le, la peur au ventre à l'idée de griller le matériel. Remplacer ou installer un système de communication à domicile ne devrait pourtant pas ressembler au désamorçage d'une bombe dans un film d'action. Nous avons conçu ce guide pour vous accompagner pas à pas, en éliminant le jargon inutile.
Le branchement d'un interphone 5 fils repose sur une logique de connexion standardisée : la masse, l'alimentation, le retour d'appel, le micro et le haut-parleur. Pour réussir l'installation, identifiez les bornes correspondantes sur votre platine de rue et le combiné intérieur, puis effectuez le raccordement fil à fil après avoir impérativement coupé le courant.
Avant de commencer : les règles de sécurité essentielles
Ne jouez pas avec le courant. Une manipulation hasardeuse ne se contente pas de faire sauter les plombs. Elle a le don de griller instantanément la carte mère de votre platine de rue. Et croyez-moi, le coût de remplacement fait vite grimper la facture.

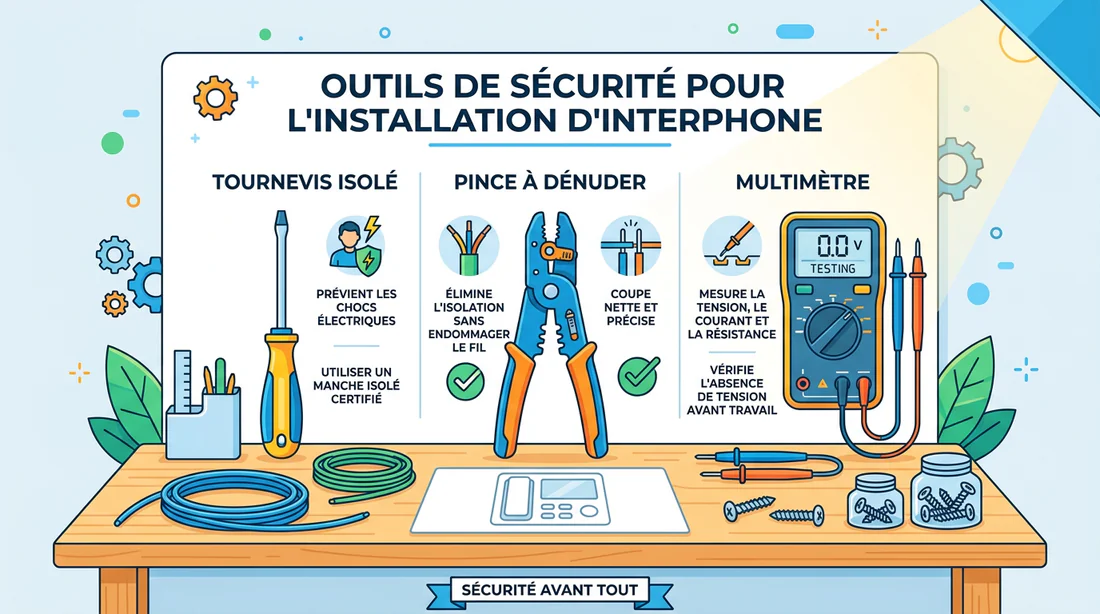

Pour travailler sereinement, quelques précautions s'imposent. Coupez d'abord l'alimentation directement au disjoncteur général ou sur celui dédié au transformateur de l'installation, car un simple interrupteur ne garantit rien. Munissez-vous ensuite d'un tournevis isolé. Cet outil bloque la remontée du courant vers vos mains en cas d'erreur résiduelle. Enfin, portez des gants de protection, surtout si vous posez la platine murale en extérieur sous la pluie.
Avant de toucher les fils de cuivre, utilisez toujours un vérificateur d'absence de tension (VAT). Mieux vaut perdre deux minutes que de risquer l'électrisation.
Comprendre le code couleur d'un interphone 5 fils
Ce système analogique reste un grand classique. Sa fiabilité me surprend toujours aujourd'hui. Contrairement aux modèles numériques à deux fils, chaque câble joue ici un rôle unique et parfaitement défini dans le schéma électrique.
Voici la répartition des fonctions :
| Borne | Fonction de la connexion | Rôle dans le système |
|---|---|---|
| 1 | Masse / Commun | Ferme le circuit électrique global. |
| 2 | Alimentation | Fournit l'énergie nécessaire à l'appareil. |
| 3 | Retour appel | Fait sonner le combiné intérieur. |
| 4 | Micro | Transmet votre voix vers la rue. |
| 5 | Haut-parleur | Diffuse la voix de votre visiteur. |
C'est là que ça devient intéressant : les couleurs des gaines varient énormément selon les constructeurs. Un modèle de chez Urmet n'affiche pas du tout le même code couleur qu'un équipement Bticino. Fiez-vous toujours à la numérotation des broches. Oubliez la couleur du plastique.
3 méthodes pour identifier vos fils avant le raccordement
Vos câbles sortent du mur sans la moindre étiquette ? Pas de panique. L'identification demande juste de la méthode.
La lecture de la notice constructeur constitue la base absolue, car le fabricant indique toujours la correspondance exacte entre le numéro de la borne et sa fonction. Le repérage par les borniers sauve aussi des vies. Observez attentivement l'ancien appareil et notez sur un papier la couleur du fil associée à chaque numéro avant de dévisser quoi que ce soit. Enfin, la vérification au multimètre réglé sur la fonction continuité permet de tester les câbles deux par deux entre la rue et la maison. Un bip sonore confirme immédiatement que vous tenez les deux extrémités du même fil.

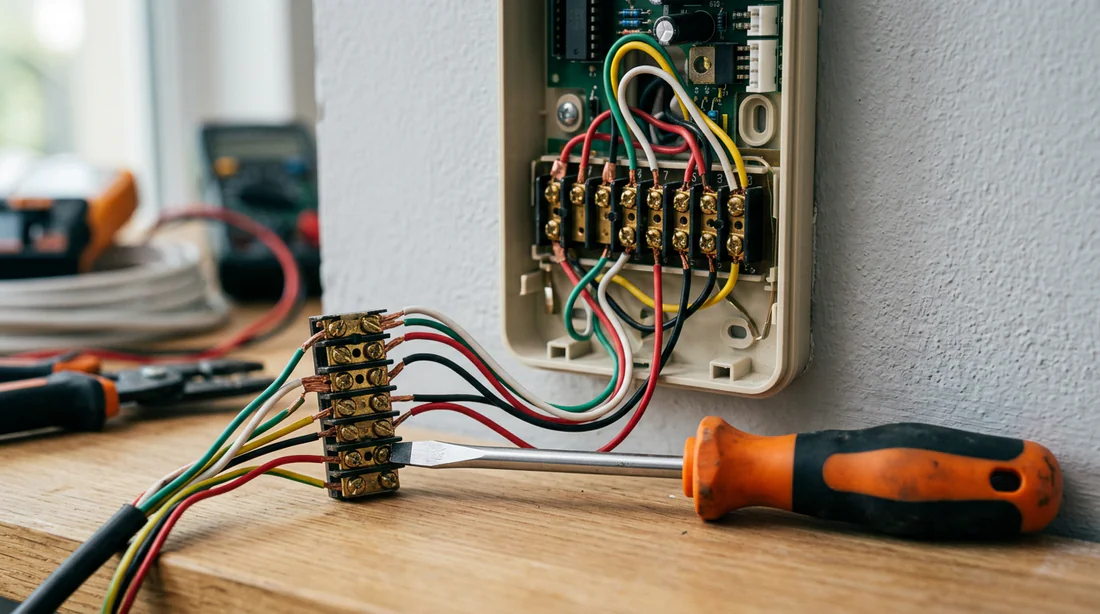

Guide de branchement pas à pas : de la rue à l'intérieur
Les câbles sont repérés, l'électricité est coupée. Nous pouvons passer au raccordement physique. La précision reste votre meilleure alliée pour éviter le redouté court-circuit.
Dénudez l'extrémité de chaque câble sur 8 millimètres maximum. Un bout de cuivre trop long risque de toucher son voisin et de déclencher une panne immédiate. Torsadez ensuite légèrement les brins pour faciliter leur insertion, puis glissez chaque fil dans le bornier ou le connecteur correspondant, de 1 à 5. Serrez fermement les petites vis à la main avec votre tournevis isolé, mais ne forcez pas comme une brute au risque de sectionner le cuivre. Répétez exactement la même opération, dans le même ordre, sur le boîtier extérieur et sur le moniteur intérieur.
Comment tester votre installation sans risque de court-circuit
Ne refermez pas les caches en plastique dans la précipitation. Je vous recommande de valider votre travail calmement pour protéger vos composants électroniques.
Réenclenchez le disjoncteur et lancez le test de sonnerie en demandant à un proche d'appuyer sur le bouton extérieur. Le carillon doit retentir immédiatement. Passez ensuite au test de communication. Décrochez et parlez. Le son doit passer de manière fluide, sans aucun grésillement, du micro au haut-parleur. Terminez par le test d'ouverture en appuyant sur le bouton de déverrouillage de la gâche électrique. Le claquement sec de la serrure qui se libère vous confirmera que tout fonctionne.
Si le son siffle fortement (effet Larsen), baissez simplement le potentiomètre de volume situé au dos de la platine de rue.
Tableau récapitulatif des pannes fréquentes et solutions
Même avec une rigueur militaire, un petit aléa technique survient souvent à la mise en route. C'est normal. Voici les dysfonctionnements classiques et leurs solutions directes :
| Symptôme constaté | Cause probable | Solution à appliquer |
|---|---|---|
| Pas de sonnerie ni de son | Fil d'alimentation (2) mal serré. | Couper le courant, vérifier et resserrer la borne 2. |
| Le visiteur ne m'entend pas | Fil du micro (4) déconnecté ou inversé. | Contrôler la correspondance de la borne 4. |
| Grésillements permanents | Interférences ou câbles mal isolés. | Vérifier qu'aucun fil de cuivre nu ne touche un autre. |
| La gâche ne s'ouvre pas | Problème sur le fil de retour (1 ou 3). | Tester la tension d'arrivée au niveau de la serrure. |
Si vous refaites toute votre électricité, maîtriser les bases de ce câblage résidentiel vous sauvera la mise. Comme nous l'avons déjà détaillé dans notre guide sur l'installation d'un va-et-vient avec 2 détecteurs de présence, une vraie rigueur au niveau de vos connexions vous épargnera bien des maux de tête.
Pourquoi mon interphone ne fonctionne toujours pas ?
Vous avez tout suivi à la lettre et l'écran reste désespérément muet ? Le problème vient probablement d'ailleurs. C'est un grand classique : l'humidité finit toujours par s'infiltrer dans les gaines extérieures. Les câbles s'oxydent en silence, et le courant ne passe plus.
Une section de câble trop fine pour la distance à parcourir provoque aussi ce genre de panne. Si votre portail se trouve à plus de 50 mètres de la maison, des fils standards subissent une chute de tension beaucoup trop forte pour activer le système. L'information n'arrive tout simplement pas au bout.
Parfois, le souci dépasse la simple platine et exige une investigation globale du réseau de la maison. Pour des pannes complexes liées à la domotique ou aux gros appareils ménagers, consultez notre dossier pour résoudre un problème de machine à laver Fagor Innovation Class AA.
FAQ
Peut-on utiliser du câble téléphone pour un interphone 5 fils ?
La réponse est non. La section du câble téléphonique est beaucoup trop faible. Elle provoque inévitablement une chute de tension qui empêche le déclenchement de la sonnerie ou de la gâche.
Quel est le risque si l'on inverse deux fils ?
Le risque majeur reste de créer un court-circuit direct. Cela grille instantanément les composants internes de la platine ou du moniteur. Le matériel finit à la poubelle.
Faut-il vraiment couper le courant pour changer un combiné ?
Oui, c'est impératif. Intervenir sous tension reste le meilleur moyen de provoquer un arc électrique ou de détruire l'électronique toute neuve que vous venez d'acheter.
