Vous regardez cet enchevêtrement de bois en « W » sous votre toiture et une angoisse monte. Cette structure ultra-légère va-t-elle supporter les centaines de kilos de votre futur kit solaire ? Soyons clairs. Une charpente industrielle pardonne zéro improvisation. L'effondrement sous le poids combiné des modules et de la neige reste un risque réel. Et honnêtement, beaucoup de vendeurs préfèrent l'étouffer. Nous allons décortiquer les méthodes de pose validées pour 2026, les calculs de charge et les vraies techniques de renforcement pour blinder votre installation.
La fixation de panneaux solaires sur une charpente à fermettes exige d'ancrer les crochets de toit directement sur les chevrons porteurs, et jamais sur les liteaux. Avec une section de bois aussi faible, souvent 35 à 45 millimètres, vous devez impérativement répartir la charge en respectant un espacement maximal de 60 centimètres entre chaque point d'ancrage.
Les spécificités d'une charpente fermette face au poids des panneaux
Je vois trop souvent des particuliers traiter leur toiture industrielle comme une vieille grange. Grosse erreur. Une charpente à fermettes utilise de fines sections de bois assemblées par des connecteurs métalliques. Fini les poutres massives d'antan. Ce système industriel sort des usines optimisé au millimètre. L'ingénieur calcule la résistance pour soutenir exactement votre couverture actuelle, tuiles ou ardoises, plus la charge climatique de votre région. C'est tout.
Ajouter une installation photovoltaïque en surimposition explose cette équation physique. Un panneau pèse ses 20 à 25 kilos. Ajoutez la structure de montage. Vous appliquez soudain une contrainte violente sur un bois d'à peine 35 à 45 millimètres d'épaisseur. Les normes DTU de 2026 serrent la vis à ce sujet. Leur but est d'empêcher le fléchissement, voire la rupture de ces structures allégées.
La différence de traitement s'explique très simplement :
| Caractéristique | Charpente Traditionnelle | Charpente Fermette |
|---|---|---|
| Section du bois porteur | Épaisse (ex: 80×100 mm) | Très fine (ex: 35×97 mm) |
| Tolérance au surpoids | Élevée (marge de sécurité large) | Faible (calculée au plus juste) |
| Risque de fissuration au perçage | Mineur | Majeur (pré-perçage obligatoire) |
| Entraxe moyen | Variable (souvent > 60 cm) | Standardisé (généralement 60 cm) |
Les 3 méthodes de fixation sécurisées pour toiture en fermettes
Le bricolage me donne des sueurs froides quand on parle de toiture. Pour garantir la solidité de votre installation, seules trois approches tiennent vraiment la route face aux normes.
1. Les crochets de toit réglables (la norme)
C'est ma méthode préférée et le standard de 2026. Ces dispositifs en aluminium extrudé ou en acier inoxydable épousent la courbure des tuiles. Leur large platine de fixation vient se plaquer brutalement contre la face supérieure du chevron de la fermette.
Attention, le vissage doit tomber pile au centre pour une accroche sans faille. On utilise un tirefond spécifique. Il traverse la platine et va mordre le cœur du bois de la charpente. Le vrai luxe de ce système reste son réglage multidirectionnel. Vous gérez la hauteur et la profondeur pour sortir proprement de la couverture sans exploser la tuile du dessous.
2. Le système de vis à double filetage (goujon)
Parfois, l'entraxe de vos fermettes part dans tous les sens ou vos tuiles bloquent le passage d'un crochet classique. C'est là que le goujon à double filetage entre en jeu. Ce système transperce littéralement la couverture.
La pointe va chercher le centre de la section en bois pour s'y enfoncer profondément. La partie supérieure filetée pointe hors du toit pour recevoir le rail de montage. L'obsession avec cette technique reste l'étanchéité. Une rondelle EPDM spéciale s'écrase lors du serrage pour bloquer net toute infiltration d'eau.
3. Les rails avec fixation directe sur voligeage continu
On croise moins souvent cette configuration sur une maison individuelle standard. Elle apparaît quand la charpente fermette a reçu un platelage en panneaux OSB, un voligeage continu, juste sous l'écran de sous-toiture.
Des marques comme K2 Systems ou Esdec ont développé des fixations redoutables pour ce cas de figure. Un rail en aluminium plat se visse directement à travers la couverture jusque dans le support en bois massif. La charge se répartit de manière homogène sur une surface immense, bien loin du stress subi par un simple chevron isolé.
Étude de cas : renforcer une charpente fermette avant la pose
La théorie m'ennuie, parlons de la vraie vie de chantier. Nous avons récemment géré une installation de 6 kWc en zone montagneuse.
Le diagnostic préalable a soulevé un problème majeur. Les fermettes d'origine affichaient déjà une légère flèche sous le poids massif des tuiles en béton. Rajouter des panneaux solaires et le futur manteau neigeux aurait garanti l'affaissement du toit. Il fallait absolument renforcer la charpente avant d'envisager le moindre panneau.
Nous avons choisi de moiser une poutre sur les éléments en souffrance. Moiser un morceau de bois trop fin revient à le prendre en sandwich entre deux nouvelles planches robustes. Nous avons boulonné ces renforts de chaque côté de l'arbalétrier. Le gain mécanique est net, la toiture devient deux fois plus rigide. Ce renfort nous a ensuite permis de percer en toute sécurité. Fini le risque d'éclater la structure initiale. Le chantier s'est poursuivi en parfaite conformité avec le DTU mis à jour.

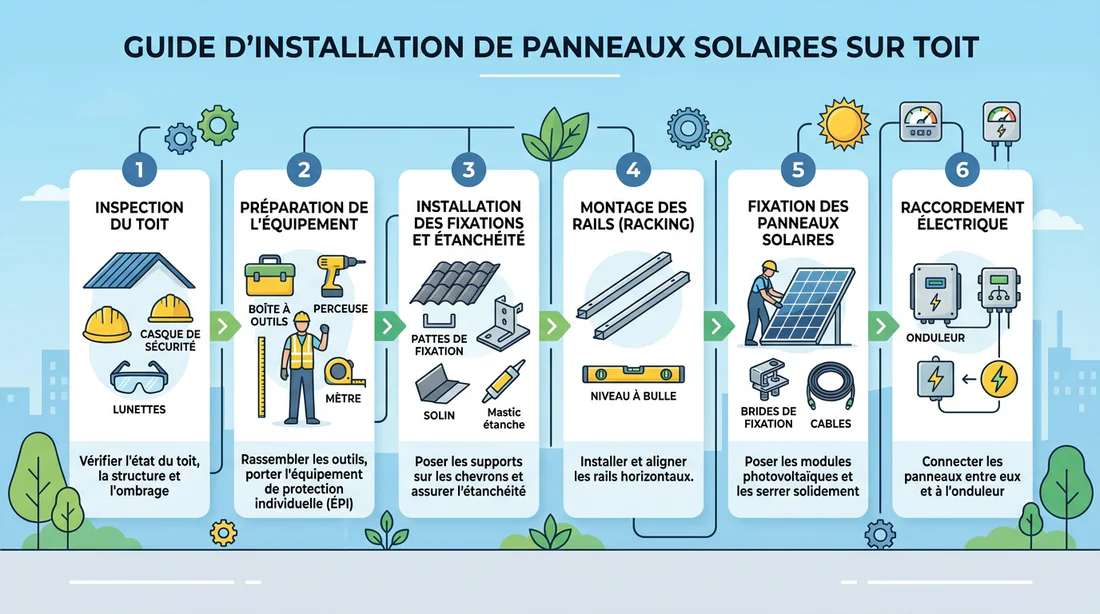

Les 4 étapes d'installation des panneaux en surimposition
Avant de mettre un pied sur le toit, équipez-vous sérieusement. Voici votre arsenal obligatoire :
- Ligne de vie et harnais homologué.
- Perceuse-visseuse à fort couple.
- Forets à bois fins pour le pré-perçage.
- Meuleuse d'angle équipée d'un disque diamant.
- Télémètre et cordeau à tracer.
Maintenant, on attaque la phase d'exécution. Respectez cet ordre de marche à la lettre.
Étape 1 : repérage et dégagement de la couverture
Repérez avec précision l'emplacement de chaque ferme sous votre couverture. Poussez doucement la tuile supérieure vers le haut pour accéder au bois. Un emboîtement résiste ? Ne forcez jamais. Votre seul objectif est de dégager la face supérieure du bois porteur pour y plaquer la future platine.
Étape 2 : vissage de la platine sur la fermette
Alignez parfaitement votre platine au centre du bois. Marquez vos repères.
Sortez votre foret. Le pré-perçage n'est pas une option sur une charpente industrielle. Si vous attaquez la fixation en direct, les 35 millimètres de bois vont s'éclater instantanément. Engagez ensuite des vis de 80 millimètres minimum pour chercher de la profondeur. Vissez avec force, mais relâchez la gâchette juste avant d'écraser la fibre du bois.
Si vous percez à côté du centre du bois, retirez la vis immédiatement et rebouchez le trou avec une pâte à bois technique avant de repercer correctement. Une vis décentrée perd 70 % de sa force d'arrachement.
Étape 3 : gestion de l'étanchéité et meulage de la tuile
La tuile repoussée plus tôt doit redescendre au-dessus de votre crochet. Si elle touche le métal et crée une bascule, c'est la casse assurée au premier coup de grêle.
Prenez votre meuleuse pour tailler l'ergot inférieur de la tuile et sculpter une encoche sur mesure. La couverture va ainsi retrouver son alignement d'origine. Elle vient épouser le crochet sans subir la moindre tension mécanique.
Étape 4 : pose des rails et raccordement au tableau
Tendez votre cordeau pour aligner vos fixations. Boulonnez chaque rail en aluminium sur la tête de vos crochets. C'est le squelette qui va accueillir vos micro-onduleurs et vos panneaux. Contrôlez scrupuleusement le serrage au couple indiqué par le fabricant.
La partie mécanique est terminée, passons au raccordement électrique. Descendre les câbles solaires jusqu'au tableau principal demande une connexion propre et nette pour fuir le moindre arc électrique. Heureusement, les coffrets de protection récents simplifient cette étape. Le choix de vos modules de protection pèse lourd dans la balance. Jetez un œil à notre guide dédié au Disjoncteur Hager sans vis : mode d'emploi, installation et démontage pour verrouiller votre câblage grâce à des composants ultra-fiables.

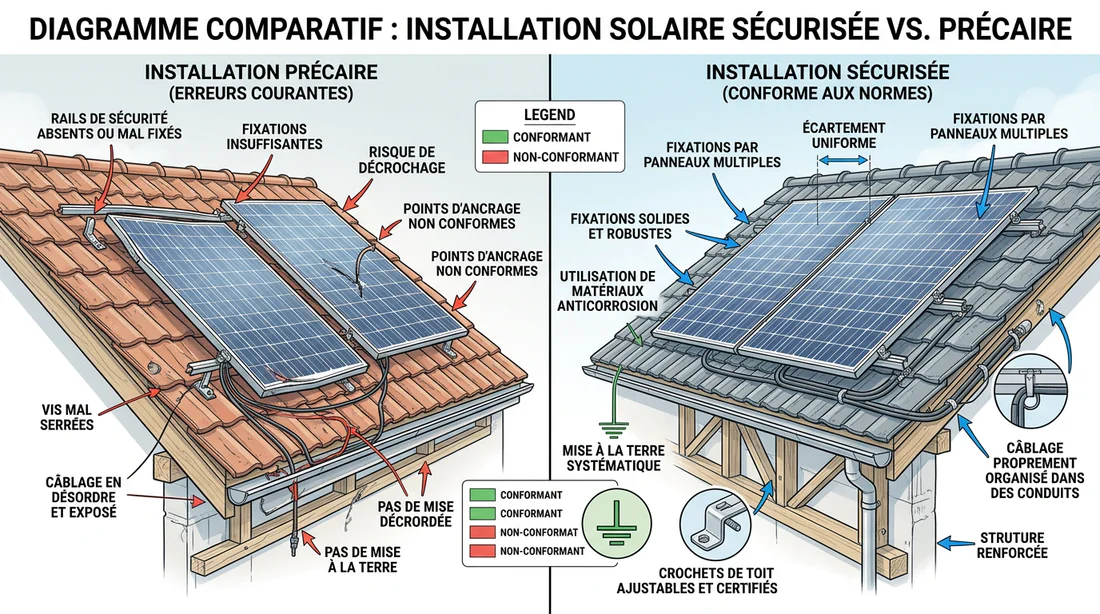

3 erreurs fatales à éviter sur une charpente industrielle
Une simple seconde de flemme au montage peut ruiner l'intégrité de toute votre toiture.
Ne tombez jamais dans ces trois pièges destructeurs.
- S'ancrer dans de simples liteaux reste la pire idée possible. Ces petites lattes de bois servent uniquement à retenir vos tuiles et n'ont aucune capacité porteuse. Le premier coup de vent violent arrachera l'ensemble de votre champ solaire.
- L'illusion de la visserie surdimensionnée fait encore trop de dégâts. Croire que la grosseur fait la solidité est une hérésie sur des fermettes. Engager des tirefonds au diamètre inadapté va fendre le bois sur toute sa longueur et ruiner la rigidité d'origine de la charpente.
- Négliger les fixations en zone de rive expose votre matériel. La pression du vent explose littéralement en bordure de toit. Conserver un porte-à-faux trop long au bout de votre rail sans rajouter un ancrage de sécurité sur la toute dernière ferme est un pari très dangereux.
FAQ
Quel est le poids maximum supporté par une charpente fermette ?
Une structure industrielle classique tolère une charge d'environ 150 kg/m². Attention, cette valeur absorbe déjà la couverture, le poids du bois lui-même, votre isolation et vos plafonds suspendus. La marge de sécurité s'avère extrêmement mince. Vous devez impérativement faire vérifier la charge disponible par un charpentier avant de visser le moindre module.
Faut-il percer les tuiles pour fixer les panneaux solaires ?
À moins d'utiliser des goujons à double filetage de manière assumée, vous ne devez jamais percer vos tuiles. Le bras du crochet de fixation passe directement sous la couverture. Pensez simplement à meuler légèrement la face inférieure de la tuile supérieure pour obtenir un positionnement parfaitement plat et sécurisé.
Quel est l'entraxe idéal pour les fixations sur fermettes ?
Les usines standardisent presque toujours l'entraxe d'une charpente industrielle à 60 centimètres. Vous n'avez aucune marge d'erreur. L'espacement de vos crochets doit calquer cet écartement au millimètre. J'insiste sur ce point, ancrez une fixation sur absolument chaque ferme croisée par votre rail en aluminium.
