Qu'est-ce qu'une chaise d'implantation et à quoi sert-elle ?

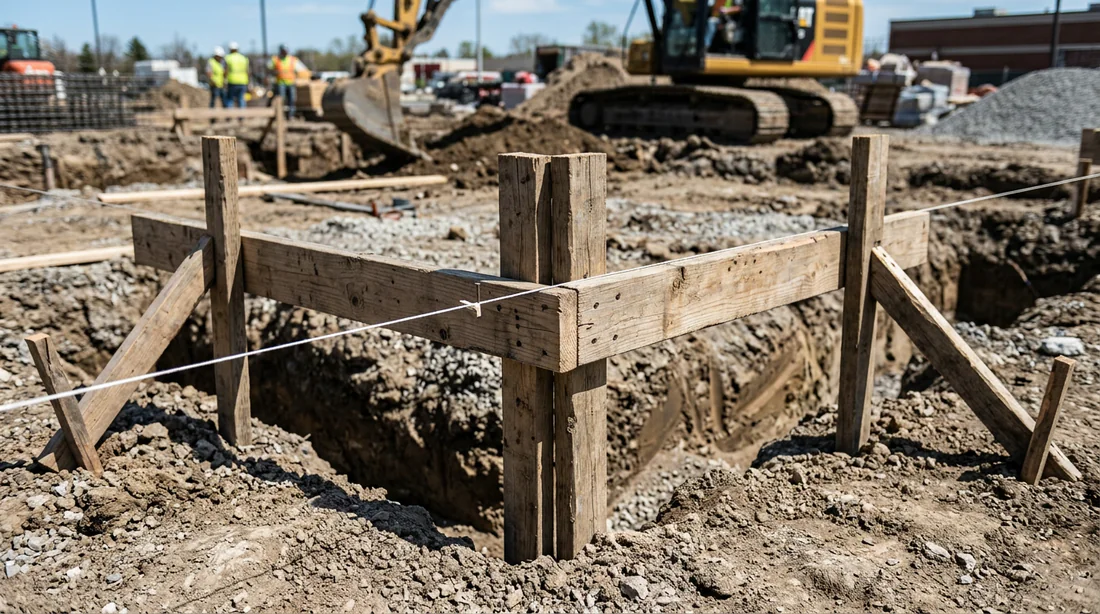

Cet assemblage en bois sert à reporter fidèlement votre plan de masse directement sur le terrain brut. Il marque la transition physique entre le papier et la réalité du chantier. Oubliez ces repères solides et vous perdez toute garantie d'alignement pour vos futurs murs de soubassement.

On me demande souvent pourquoi ne pas planter de simples piquets aux quatre coins du futur bâtiment. La réponse tombe sous le sens. Dès que le terrassier entre en action avec sa pelleteuse pour creuser les fouilles, ses chenilles et son godet écrasent inévitablement la zone de travail.

Nous devons absolument créer des repères déportés. Reculer ces cadres en bois loin de la zone de terrassement préserve les axes de construction. Une fois les tranchées ouvertes, vous n'aurez qu'à tendre des fils entre les cadres pour retrouver l'emplacement exact des murs, en lévitation au-dessus du vide.

Le matériel indispensable pour un traçage précis

Je vous le dis tout de suite, l'époque des tuyaux remplis d'eau pour chercher un niveau approximatif appartient au passé. La précision millimétrique exige un outillage moderne, désormais accessible aussi bien aux professionnels qu'aux auto-constructeurs exigeants. Voici l'inventaire exact pour réussir votre implantation :

• Des chevrons de 6×8 centimètres pour fabriquer les piquets de support à enfoncer profondément dans la terre.
• Des voliges ou de simples planches qui serviront de traverses horizontales vissées sur les piquets.
• Des vis à bois Torx pour assembler les pièces sans chocs et éviter de faire dévier les repères.
• Un cordeau fluo tressé, de préférence un modèle non élastique, pour matérialiser visuellement vos axes.
• Un niveau laser rotatif afin de créer très rapidement votre repère altimétrique global.
• Un décamètre en fibre pour vérifier les diagonales totales sur les grandes longueurs.
• Des bombes de traçage pour marquer au sol l'emprise exacte des tranchées.
• Une massette et un fil à plomb pour enfoncer le bois en force et transférer l'aplomb du cordeau vers le sol.

Comment construire et poser une chaise d'implantation en 5 étapes

Réaliser ce travail avec une rigueur absolue vous garantit une base parfaite. Je considère cela comme l'assurance vie de votre projet immobilier. Si ce traçage concerne une extension spécifique, notre guide détaillé sur la construction d'une charpente monopente sur parpaing constituera la suite logique de votre chantier, une fois les murs montés avec succès.

Étape 1 : le repérage du terrain et le recul de sécurité

Commencez par définir grossièrement l'emplacement de votre bâtiment sur la parcelle. Aidez-vous des bornes cadastrales existantes pour bien respecter les limites séparatives, puis identifiez visuellement le périmètre extérieur de vos futures fondations.

Ici intervient la règle d'or du recul. Je vous conseille fermement de reculer vos repères de 1,50 à 2 mètres par rapport au bord extérieur des futures fouilles. Cette distance de sécurité offre une marge de manœuvre indispensable aux engins de terrassement.

Étape 2 : planter les piquets de support

Munissez-vous de vos chutes de chevrons. Taillez l'une des extrémités en pointe à l'aide d'une scie circulaire ou d'une hachette, cela facilite grandement la pénétration dans la terre. Prévoyez toujours deux piquets par chaise d'implantation afin d'assurer une vraie stabilité à l'ensemble.

Enfoncez-les fermement à l'aide de votre massette. La profondeur d'ancrage conditionne la réussite de l'opération. Le bois doit pénétrer d'au moins 40 à 50 centimètres dans le sol pour résister aux coups accidentels et à la forte tension des fils. Retenez bien ceci, un piquet qui bouge donne un mur qui penche.

Étape 3 : fixer les planches de niveau au laser

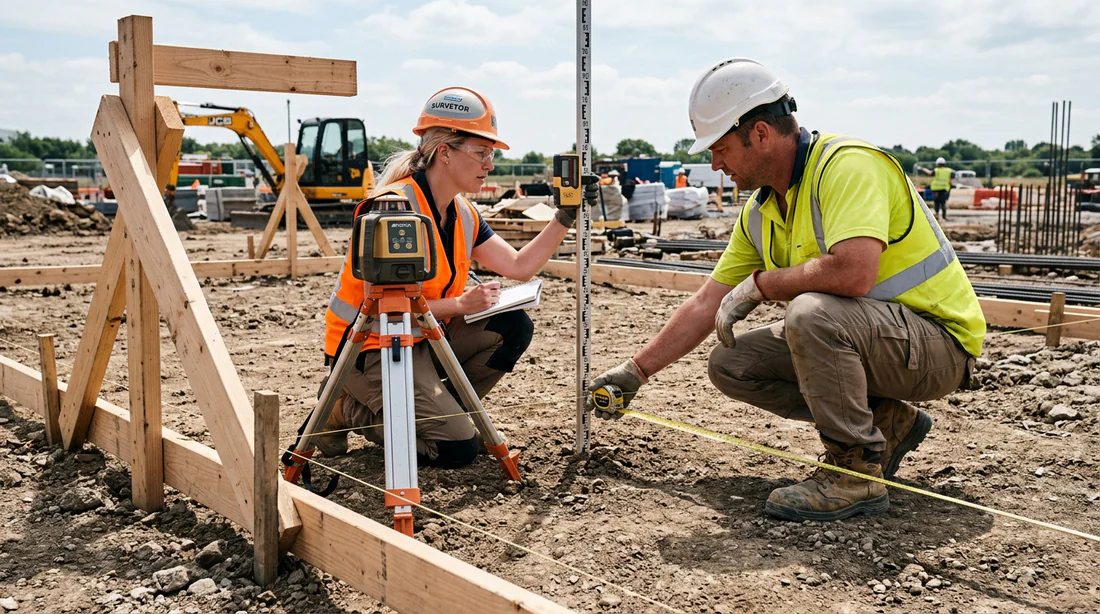

Le niveau laser rotatif représente aujourd'hui la norme absolue pour gagner un temps précieux sur le chantier. Placez votre trépied au centre du terrain et allumez l'appareil. Tracez un trait de repère altimétrique identique sur chacun des piquets fraîchement plantés. Ce trait correspond bien souvent au niveau fini de la future dalle, votre fameux point zéro.

Prenez ensuite vos voliges. Placez leur arête supérieure exactement sur le trait de niveau que vous venez de tracer. Vissez fermement la pièce de bois sur les deux piquets. Vous obtenez ainsi une traverse horizontale irréprochable qui servira de support fiable pour l'étape suivante.

Étape 4 : tendre les cordeaux et régler l'équerrage (règle 3-4-5)

Nous voici arrivés au moment de la vérité mathématique. Tendez vos cordeaux entre les chaises opposées pour matérialiser les murs extérieurs. Pour obtenir un angle droit parfait à chaque coin, appliquez le théorème de Pythagore avec la célèbre méthode du 3-4-5.

Mesurez 3 mètres sur un fil depuis l'angle, puis 4 mètres sur le fil perpendiculaire. La diagonale qui relie ces deux points doit indiquer exactement 5 mètres. Si vous tombez sur une autre valeur, décalez légèrement votre fil sur la volige jusqu'à obtenir cette cote au millimètre près.

Vérifiez ensuite le parallélisme global au moyen d'une mesure des grandes diagonales totales de votre maison. Ces deux mesures croisées nécessitent une symétrie stricte. Lors de cette phase de calepinage, anticipez intelligemment le passage de vos réseaux. Je vous invite à consulter notre plan d'une fosse toutes eaux 3000L : dimensions, schémas et normes 2026 pour prévoir les évacuations sous la fondation avant qu'il ne soit trop tard.

Étape 5 : marquer les axes et l'emprise des fouilles

Une fois votre équerrage validé, fixez une vis définitive sur la tranche de la volige. Ce point d'ancrage maintiendra le cordeau fluo sous tension pendant toute la durée du chantier. Les axes virtuels de vos murs flottent désormais dans les airs.

Il faut maintenant indiquer clairement au terrassier l'endroit exact où creuser. Suspendez votre fil à plomb le long du cordeau pour projeter cet axe verticalement sur le sol. Marquez des repères réguliers et reliez-les avec votre bombe de peinture fluo. Tracez la largeur totale des semelles de fondations pour guider l'opérateur de la pelle mécanique sans la moindre ambiguïté.

Les 3 erreurs fatales à éviter lors du traçage

Je trouve franchement décourageant de voir des novices tomber systématiquement dans les mêmes pièges. La précipitation engendre toujours des surcoûts explosifs en maçonnerie.

Première erreur fatale, utiliser des clous plutôt que des vis. Frapper à coups de marteau sur votre cadre en bois désaxe irrémédiablement les piquets que vous venez d'enfoncer à la massette. Prenez toujours une visseuse à choc.

Deuxième piège classique, le manque de recul. Placer vos repères trop près des fouilles avec moins de 1,50 mètre de dégagement garantit la catastrophe. La pelleteuse arrachera vos installations en pivotant sa tourelle et vous obligera à reprendre tout votre travail de zéro.

Dernière faute fréquente, l'achat d'un fil élastique bas de gamme. Sous l'effet d'une rafale de vent, cette ficelle bon marché se courbera et faussera totalement la lecture de votre équerrage ou de votre niveau. Achetez un véritable cordeau tressé rigide.

[Intégration Vidéo YouTube : Tracer fondation maison équerrage règle 345]

FAQ

À quelle distance placer une chaise d'implantation des fondations ?

Placez vos cadres en bois à une distance comprise entre 1,50 et 2 mètres du bord extérieur de vos futures fondations. Ce recul laisse suffisamment de place aux engins de terrassement pour creuser et évacuer la terre sans détruire vos précieux repères de nivellement.

Quel bois utiliser pour fabriquer une chaise d'implantation ?

Achetez du bois de charpente économique. Des chutes de chevrons de section classique de 6×8 centimètres conviennent parfaitement aux piquets verticaux. Pour les traverses horizontales, utilisez de simples voliges brutes ou des planches de coffrage. Le bois demande une certaine épaisseur pour ne jamais plier sous la tension des fils.

Comment vérifier que mon implantation est parfaitement carrée ou rectangulaire ?

Appliquez la règle du 3-4-5 à chaque angle pour garantir leur rectitude parfaite. Effectuez ensuite une mesure croisée des diagonales totales de votre futur bâtiment avec un décamètre. Dans le cas d'une implantation rectangulaire, les deux diagonales opposées afficheront une longueur identique au millimètre près.

Une fondation robuste commence toujours par un traçage maniaque. Prenez le temps de soigner chaque étape de votre implantation au laser, votre maçonnerie future vous en remerciera. Quel est le prochain ouvrage que vous comptez bâtir sur ces bases solides ? Racontez-moi votre projet de construction dans les commentaires pour que nous puissions échanger sur vos défis techniques du moment.
