Vous aménagez des combles, construisez une extension ou montez enfin cet atelier de bricolage au fond du jardin. Très vite, le bricolage montre ses limites. Tirer des kilomètres de rallonges depuis la maison ne suffira pas pour alimenter vos nouveaux équipements. Il faut installer un coffret électrique supplémentaire. Je vous l'accorde, la peur de mal dimensionner les fils ou de déclencher un incendie a de quoi freiner les ardeurs.
Le schéma de raccordement d'un tableau divisionnaire consiste à relier un tableau secondaire au tableau électrique principal. Selon la norme NF C 15-100, ce branchement nécessite un disjoncteur de protection dédié au départ du tableau principal, et un câble de section adaptée (généralement 10 mm² ou 16 mm²) selon la distance et la puissance.
Qu'est-ce qu'un tableau divisionnaire et que dit la norme NF C 15-100 ?
Un tableau divisionnaire, souvent appelé tableau secondaire, gère la distribution électrique d'une zone spécifique de votre habitation. Ce coffret déporté dépend toujours de votre installation principale.
L'affaire ne s'improvise pas. En 2026, la norme NF C 15-100 impose des règles strictes pour garantir la sécurité de votre réseau en courant alternatif. La vraie règle d'or à retenir concerne l'emplacement. Si ce nouveau boîtier ne se trouve pas dans la même pièce que le principal, vous devez obligatoirement y intégrer une coupure d'urgence générale.
Cette fonction passe par un interrupteur différentiel placé en tête de votre nouveau coffret. En cas de surintensité ou de fuite de courant, l'isolation de la nouvelle zone doit être immédiate. Pas question de courir à l'autre bout de la maison. Ne prenez pas cela à la légère, le respect de ces directives reste un point de contrôle systématique pour le passage du consuel.

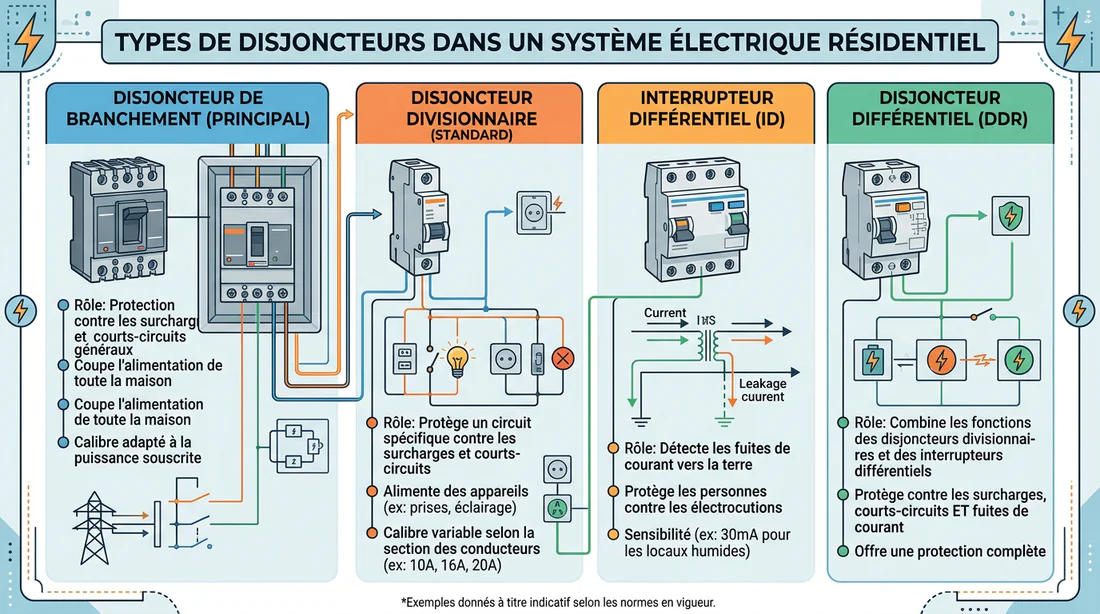

Quel disjoncteur et quelle section de câble choisir ?
La sécurité d'une installation repose sur un principe physique tout simple. Le câble d'alimentation qui relie vos deux tableaux nécessite une protection immédiate à son point de départ. Vous allez donc installer un disjoncteur spécifique dans le tableau principal.
Le choix de ce calibre et de la section de câble dépend directement de la puissance requise pour votre extension. Évidemment, vous devrez respecter la limite de votre abonnement électrique.
Voici les dimensions exactes pour une longueur inférieure à 30 mètres :
| Section du câble (mm²) | Calibre du disjoncteur de départ (A) | Puissance maximale (kW) pour une distance < 30m |
|---|---|---|
| 6 mm² | 32A | 7,3 kW |
| 10 mm² | 40A | 9,2 kW |
| 16 mm² | 63A | 14,4 kW |
Si votre distance dépasse les 30 mètres, la résistance du cuivre augmente. Cette distance provoque inévitablement une chute de tension. Il faudra alors surdimensionner la section de câble pour compenser cette perte d'énergie, en passant par exemple du 10 mm² au 16 mm².
Schéma de raccordement du tableau divisionnaire : les 4 étapes de câblage
Prêt à passer à l'action ? Je vous préviens, le câblage demande de la méthode et une rigueur absolue.

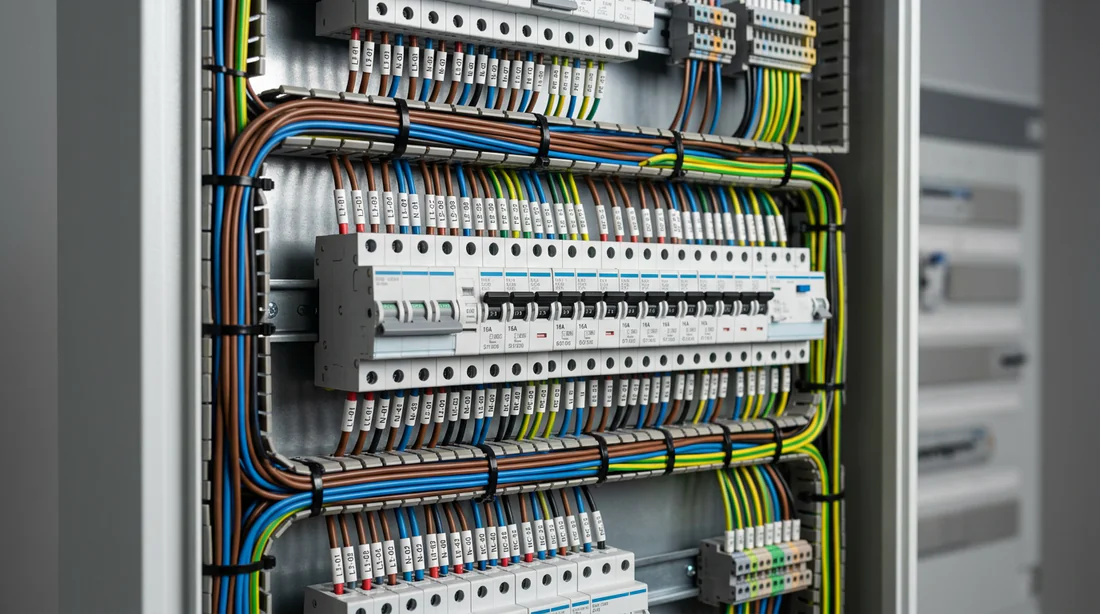

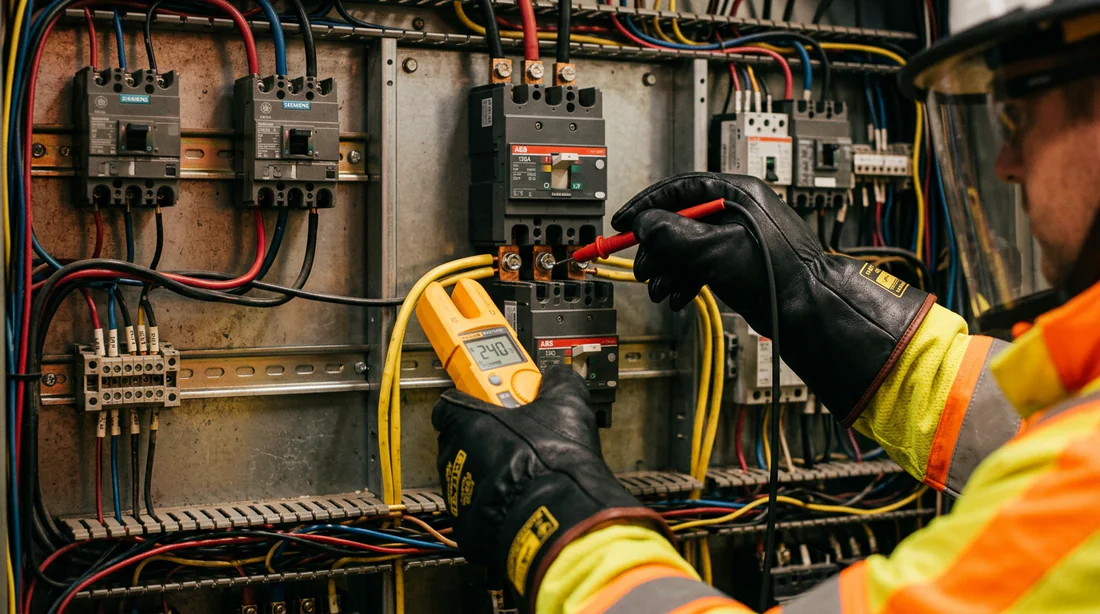

⚠️ Sécurité : Avant de manipuler le moindre fil, coupez impérativement le disjoncteur d'abonné (le général de la maison). Vérifiez toujours l'absence de tension sur vos borniers avec un multimètre ou un VAT (Vérificateur d'Absence de Tension).
1. Préparation et raccordement au tableau principal
Le chantier commence dans le tableau principal. Cherchez d'abord un emplacement libre sur l'une de vos rangées pour y clipser le disjoncteur de protection dédié au tableau divisionnaire.
En pratique, ce module se positionne en bout de ligne. Vous le raccorderez directement depuis les borniers principaux (Phase et Neutre) du tableau. Selon la configuration, un peigne d'alimentation ou des fils de pontage de section équivalente feront l'affaire. Si vous avez la chance d'avoir du matériel récent, jetez un œil à notre guide sur le disjoncteur Hager sans vis : mode d'emploi pour gagner un temps précieux lors de cette étape.
2. Tirage du câble d'alimentation (phase, neutre, terre)
Il faut maintenant acheminer l'électricité vers la nouvelle zone. Vous allez devoir tirer un câble rigide composé de trois conducteurs : la phase (rouge, marron ou noir), le neutre (bleu) et la terre (vert/jaune).
Prévoyez une gaine ICTA pour traverser vos cloisons ou posez une goulotte apparente. Je tiens à insister sur un point souvent négligé : la mise à la terre. Le fil vert/jaune requiert strictement la même section que vos fils d'alimentation. Si vous décidez d'alimenter votre tableau en 10 mm², la terre doit suivre le même régime en 10 mm².
3. Branchement de l'interrupteur différentiel dans le tableau secondaire
Le câble d'alimentation termine sa course dans votre nouveau coffret divisionnaire. Dénudez vos fils et connectez la phase et le neutre sur les bornes supérieures de l'interrupteur différentiel 30mA (type A ou AC selon l'électroménager prévu au bout). Un détail qui sauve des vies : serrez fermement les vis. Un mauvais contact crée des arcs électriques silencieux et déclenche des départs de feu.
Le fil de terre, lui, ignore royalement le différentiel. Vous le visserez directement sur le bornier de terre général situé dans ce nouveau tableau.
4. Répartition vers les circuits terminaux
Le jus arrive enfin à l'interrupteur différentiel. Il ne vous reste plus qu'à distribuer le courant vers les disjoncteurs divisionnaires chargés de protéger vos prises et vos éclairages.
Des peignes de raccordement relient proprement la sortie du différentiel (bornes inférieures) aux disjoncteurs de la rangée. Chaque disjoncteur partira ensuite vers son circuit dédié. Si vous aménagez une cuisine d'été par exemple, les lignes spécifiques restent obligatoires. N'hésitez pas à lire notre guide complet pour brancher son four électrique et dormir sur vos deux oreilles.
Cas pratique : câbler le tableau d'un abri de jardin à 20 mètres
Prenons un cas très concret. Vous construisez un abri de jardin à 20 mètres de la maison. Le plan prévoit des éclairages LED, trois prises de courant pour l'outillage et une petite pompe de bassin. On estime la puissance totale cumulée à moins de 7 kW.
Dans cette configuration, un câble 3G 6 mm² suffit largement pour la distance et la charge. Côté tableau principal, on installe un disjoncteur de protection de 32A. La liaison passe en extérieur. Le câble (strictement de type U1000 R2V) ne doit pas pendre misérablement entre deux arbres. Il glissera dans une gaine TPC rouge, elle-même enterrée au fond d'une tranchée à 60 cm de profondeur.
Avant de reboucher cette tranchée, déroulez un grillage avertisseur rouge au-dessus de la gaine. C'est la base de la sécurité pour éviter le coup de pioche fatal dans dix ans. À l'intérieur de l'abri, le câble de 6 mm² attaque directement un interrupteur différentiel 30mA pour protéger la structure en bois et ses occupants.
3 erreurs fatales à éviter lors du raccordement
L'électricité pardonne rarement l'amateurisme. Je vois trop souvent les mêmes pièges sur le terrain.
1. Sous-dimensionner la section du câble d'alimentation
Récupérer une pauvre chute de câble de 2.5 mm² pour alimenter un tableau entier sous prétexte de faire des économies relève de la folie. La section du câble encaisse la totalité du courant réclamé par votre nouvelle extension. Un fil trop fin chauffera sous la contrainte. L'isolant finira par fondre et vous offrira un magnifique incendie invisible dans les cloisons. Restez sur des diamètres sérieux, à savoir 10 mm² ou 16 mm² selon votre bilan de puissance.
2. Connecter le tableau secondaire sous un différentiel existant
Je classe celle-ci comme l'erreur absolue du débutant. On ne repique jamais l'alimentation d'un nouveau coffret EN DESSOUS d'un interrupteur différentiel déjà en place sur le tableau principal. Le départ s'organise impérativement en amont.
Si vous alignez deux différentiels en cascade sur la même ligne, le système perd les pédales. Le moindre défaut d'humidité dans l'abri de jardin fera sauter la protection de la maison. Résultat, le congélateur dégivre et tout le monde se retrouve dans le noir. Cherchez vos phases et neutres directement sur les borniers d'arrivée généraux.
3. Oublier de relier le bornier de terre
Un tableau secondaire ne flotte pas dans l'espace. La continuité de la terre reste vitale pour évacuer les fuites de courant vers le sol. Le bornier de terre du boîtier divisionnaire nécessite un raccordement physique et direct au bornier du tableau principal. Sans cette liaison critique, le moindre défaut transformera la carcasse de votre machine à laver ou de vos outils en piège électrique mortel.
FAQ
Puis-je brancher deux tableaux divisionnaires en cascade ?
Techniquement, le courant passera. Dans les faits, je vous le déconseille formellement. Un branchement en cascade pose de gros problèmes de sélectivité. En gros, le mauvais disjoncteur sautera en cas de panne. La méthode propre exige de tirer deux lignes totalement distinctes depuis le coffret principal pour alimenter chaque zone séparément.
Faut-il recréer une prise de terre pour un tableau divisionnaire éloigné ?
Si votre dépendance se trouve au fin fond du terrain, tirer un câble de terre sur 80 mètres coûte une fortune et perd en efficacité. Dans ce cas précis, vous avez le droit de créer une prise de terre locale avec un piquet dédié (schéma TT). Une précaution vitale toutefois, ne mélangez pas les réseaux. Vous ne ramenez surtout pas le fil de terre de la maison principale. De plus, un différentiel spécifique protègera obligatoirement la tête de cette nouvelle installation lointaine.
Quel câble utiliser pour enterrer l'alimentation du tableau ?
Oubliez immédiatement les fils souples ou les câbles blancs d'intérieur. L'enfouissement réclame du robuste, un câble rigide de type U1000 R2V. Glissez ce câble dans une gaine annelée TPC rouge. La norme impose de l'enterrer à 60 cm de profondeur (85 cm sous une voie carrossable) et de signaler sa présence par un grillage avertisseur rouge dans la tranchée.
