La chaudière est à l'arrêt, les radiateurs refroidissent et ce maudit bouton du brûleur Cuenod NC4 clignote ou reste figé sur le rouge. On connaît ce moment de solitude. Mais ce voyant n'est pas là pour vous effrayer. C'est un langage précis qu'il faut juste apprendre à lire. Avant d'appeler un technicien en urgence, on va décrypter ensemble ce code pour savoir si c'est un simple encrassement ou une vraie panne technique.
Un code défaut sur un brûleur Cuenod NC4 s'identifie principalement par la couleur et la fréquence de clignotement du bouton de commande. Chaque séquence (nombre de clignotements rouges ou jaunes) correspond à une panne précise du coffret de sécurité, allant d'un défaut d'allumage à une anomalie de ventilation, nécessitant un diagnostic visuel avant réarmement.
Comprendre le système de diagnostic du Cuenod NC4

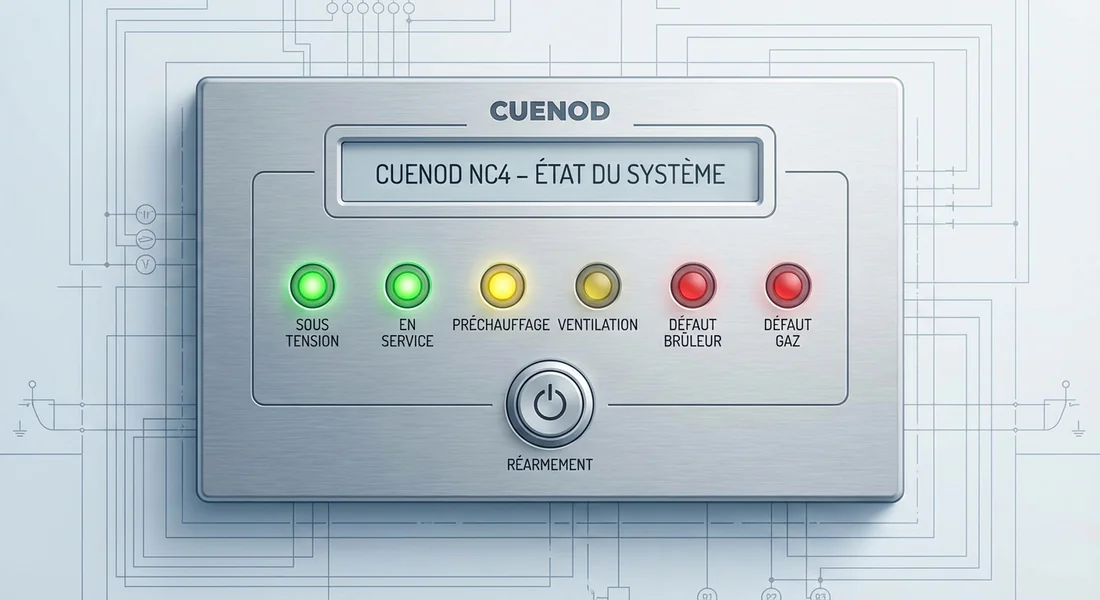

Le Cuenod NC4 est une bête robuste, mais il est de la vieille école : pas d'écran digital avec un joli "E01" écrit en toutes lettres. Tout passe par le visuel via la LED du bouton de réarmement. C'est le coffret de sécurité (le cerveau du brûleur) qui vous parle via ces signaux.
Le code couleur est généralement le suivant :
- Vert : Tout va bien, fonctionnement normal.
- Jaune : Ça chauffe (phase de démarrage ou préchauffage).
- Rouge clignotant : Il y a un souci (défaut temporaire ou code erreur).
- Rouge fixe : C'est bloqué (mise en sécurité).
N'appuyez pas comme un forcené sur le bouton sans avoir compté les clignotements. Cette séquence est votre seule piste pour le diagnostic.
Avant toute intervention, même pour un simple contrôle visuel, coupez l'alimentation électrique de la chaudière au tableau général. La sécurité prime sur le confort thermique.
Tableau complet des codes erreurs (clignotements & couleurs)
Le système de diagnostic MCO (Management of Combustion Operations) marche par séquences de flashs. Comptez les clignotements rapides suivis d'une pause longue (environ 2 secondes).
Voici la traduction des signaux pour les modèles NC4 standards :
| Signal Visuel (Nb de clignotements) | Cause Probable | Action Recommandée |
|---|---|---|
| 2 clignotements rouges | Pas de flamme à l'allumage | Vérifier l'arrivée de fioul, l'ouverture de l'électrovanne et l'état des électrodes d'allumage. |
| 3 clignotements rouges | Défaut de pression d'air / Ventilation | Contrôler si la turbine est encrassée ou si le volet d'air est bloqué. |
| 4 clignotements rouges | Lumière parasite au démarrage | La cellule photorésistante détecte une lumière avant même l'allumage. Vérifier son étanchéité ou la changer. |
| 5 clignotements rouges | Défaut surveillance flamme | La flamme est instable ou mal réglée. Nettoyer le gicleur ou vérifier le réglage d'air. |
| 7 clignotements rouges | Disparition de flamme en fonctionnement | La flamme s'éteint après avoir démarré. Souvent dû à un gicleur fioul bouché ou une bulle d'air. |
| 10 clignotements rouges | Erreur de câblage ou défaut interne | Vérifier les connectiques du socle. Si correct, le coffret de sécurité est probablement HS. |
| Rouge fixe (Continu) | Verrouillage de sécurité | Le brûleur a échoué plusieurs fois. Nécessite un réarmement manuel (voir section dédiée). |
| Clignotement jaune/rouge | Tension d'alimentation faible | Le voltage est insuffisant (< 180V) pour assurer la sécurité. Vérifier votre réseau électrique. |
Les 3 pannes les plus fréquentes sur le NC4 et comment les résoudre
Le tableau c'est bien, mais la réalité du terrain montre que 80 % des pannes viennent toujours des trois mêmes coupables. Voici comment procéder pas à pas.
Défaut d'allumage (mise en sécurité immédiate)
C'est le classique absolu : le moteur tourne, la ventilation s'active, on entend le « clic-clic » des étincelles, mais rien. Pas de flamme. Le brûleur vire au rouge après quelques secondes.

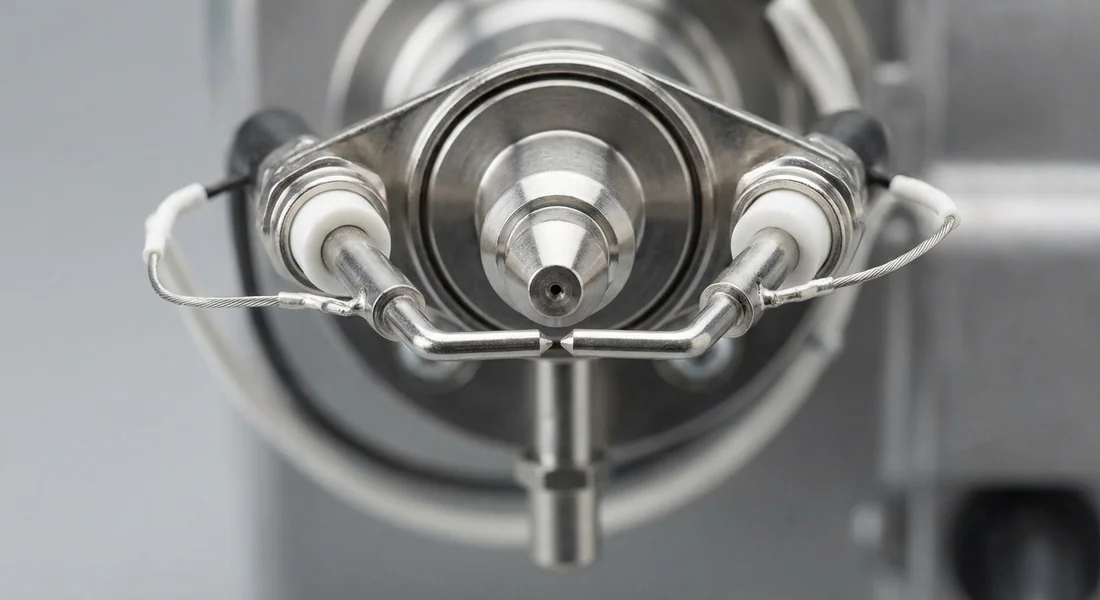

Souvent, ce sont les électrodes d'allumage qui sont usées ou mal réglées. Parfois, c'est le transformateur d'allumage qui fatigue.
La solution : Ouvrez le capot. Vérifiez l'écartement des électrodes (2 à 3 mm en général). Si la porcelaine est fendue ou les pointes sont noires et arrondies, changez-les. Assurez-vous aussi que le fioul arrive bien jusqu'au gicleur.
Défaut de ventilation ou de pression d'air
Ici, le brûleur essaie de partir mais coupe presque tout de suite (souvent 3 clignotements). C'est un manque d'air comburant. La turbine est peut-être pleine de poussière (classique si la chaudière partage la pièce avec un sèche-linge) ou alors le volet d'air est grippé.
La solution : Un coup de pinceau sec sur les pales de la turbine et un passage d'aspirateur font souvent des miracles. Vérifiez que le volet d'air bouge librement et que l'entrée d'air du local n'est pas bouchée.
Perte de flamme en fonctionnement
Le chauffage tourne quelques minutes, puis le brûleur décroche. C'est souvent la faute de la cellule photorésistante (l'œil du brûleur). Si elle est sale, elle ne « voit » plus la flamme et coupe tout par sécurité.
La solution : Retirez-la délicatement de son logement. Essuyez la partie vitrée avec un chiffon doux et sec.
N'utilisez jamais de détergent ou d'eau sur la cellule photoélectrique, vous risqueriez de voiler le capteur irrémédiablement.

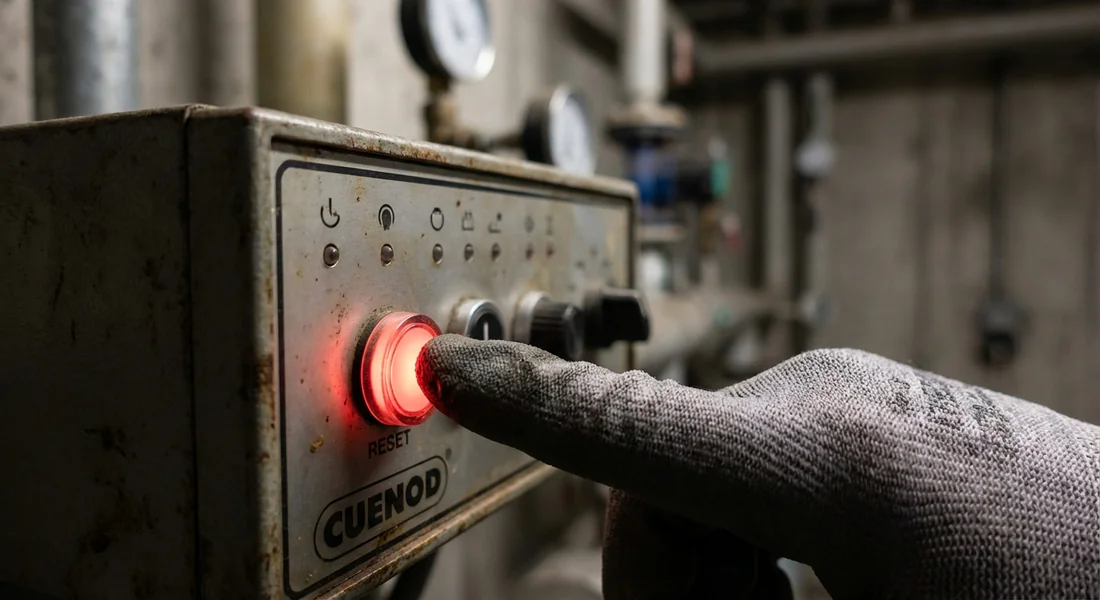

Comment déverrouiller et réarmer un brûleur Cuenod NC4 ?
Vous avez trouvé la panne ? Il faut maintenant acquitter le défaut pour relancer la machine. La procédure est simple :
- Attendez que le cycle de ventilation soit totalement arrêté.
- Appuyez sur le bouton de réarmement lumineux pendant environ 1 seconde.
- Relâchez. Le voyant doit passer au jaune ou s'éteindre et le cycle de démarrage reprend.
Attention : si le brûleur se remet en sécurité immédiatement, ne vous acharnez pas. Au-delà de 3 tentatives, vous risquez de « noyer » le foyer avec du fioul imbrûlé. Au prochain allumage réussi, cela provoquera une détonation impressionnante (et dangereuse).
Si le bouton ne répond pas ou si la procédure standard échoue, consultez notre guide complet sur le déverrouillage et le réarmement spécifique du brûleur Cuenod NC4.
Quand faire appel à un chauffagiste professionnel ?
On aime bricoler, mais quand on touche à la combustion, l'autonomie a ses limites. Vouloir tout réparer soi-même peut devenir dangereux ou coûter très cher si vous cassez une pièce sensible.
Appelez un pro certifié si :
- Le défaut revient toujours après le nettoyage de la cellule et des électrodes.
- Le problème vient de la pompe fioul (fuite, bruit anormal).
- Vous suspectez une panne du coffret de sécurité (c'est de l'électronique complexe).
- Le gicleur doit être changé (il faut impérativement régler la combustion avec un analyseur de fumée ensuite).
En 2026, le tarif moyen pour un dépannage standard (déplacement + 1h de main d'œuvre) tourne entre 130 € et 180 € TTC, hors pièces. C'est un investissement nécessaire pour la sécurité de votre foyer.
Entretien préventif : éviter le retour des défauts
Pour éviter de grelotter au cœur de l'hiver prochain, la prévention reste votre meilleure arme. Un brûleur propre est un brûleur fiable.
- Nettoyage annuel : C'est obligatoire et cela inclut le nettoyage du corps de chauffe et le remplacement du gicleur.
- Surveillance des flexibles : Vérifiez qu'ils ne sont pas craquelés ou pincés, ce qui couperait l'arrivée de combustible.
- Qualité du fioul : Après un remplissage de cuve, attendez au moins 2 heures avant de relancer la chaudière. Laissez les sédiments retomber au fond, sinon vous allez boucher le filtre direct.
FAQ
Pourquoi mon brûleur Cuenod se met en sécurité rouge fixe ?
Le rouge fixe indique un verrouillage permanent du coffret de sécurité. Le brûleur a rencontré un problème critique ou a échoué lors de ses tentatives de redémarrage. Une action manuelle sur le bouton de réarmement est obligatoire pour relancer le cycle.
Comment lire les clignotements du bouton ?
Regardez le bouton : il fait des flashs rapides, puis une pause d'environ 2 secondes. Comptez uniquement les flashs courts entre deux pauses longues pour avoir le code erreur (ex: 3 flashs = code 3).
Quel est le prix d'un coffret de sécurité pour Cuenod NC4 ?
Un coffret de sécurité (type TCH ou MMI souvent utilisé sur ces modèles) coûte généralement entre 150 € et 250 € selon le fournisseur, hors frais de pose.
Puis-je nettoyer la cellule photoélectrique moi-même ?
Oui, c'est une opération de maintenance simple. Sortez la cellule de son logement et nettoyez doucement la partie vitrée avec un chiffon doux et sec. N'utilisez aucun produit solvant ou abrasif.
