Pourquoi associer un détecteur de présence et un poussoir ?

Le détecteur de mouvement, c'est génial pour l'automatisation. Vous passez, la lumière s'allume. Vous partez, elle s'éteint. Sauf que la vie réelle ne se résume pas à des allers-retours devant un capteur infrarouge.

Prenez un exemple tout bête : vous recevez des amis un soir d'été, vous êtes assis sur la terrasse, personne ne bouge assez pour déclencher le détecteur, et la lumière s'éteint toutes les deux minutes. Ou alors vous déchargez des courses depuis le garage, les bras chargés de sacs, et vous n'avez vraiment pas envie de jouer les sémaphores pour que l'éclairage daigne rester actif.

C'est là qu'intervient la marche forcée (on parle aussi de dérogation manuelle). Le principe : vous appuyez sur un bouton poussoir, et la lumière reste allumée en continu, indépendamment du détecteur. Quand vous n'en avez plus besoin, soit vous rappuyez, soit la minuterie du détecteur reprend la main après un cycle.

Techniquement, le bouton poussoir est câblé en parallèle du détecteur. Les deux alimentent la même lampe, chacun par son propre chemin. Le détecteur gère le mode automatique ; le poussoir offre le by-pass manuel. Pas de conflit entre les deux, à condition de respecter le câblage que je détaille plus bas.

Matériel requis et règles de sécurité (NF C 15-100)

Avant de toucher au moindre fil, rassemblez tout votre matériel sur l'établi. Rien de pire que de chercher un Wago à tâtons dans le noir parce que vous avez déjà coupé le courant.

Outils et composants nécessaires :

• Un tournevis isolé 1000V (pas le tournevis du tiroir de cuisine, un vrai, avec la certification VDE)
• Une pince à dénuder calibrée pour du 1,5 mm²
• Des bornes de connexion Wago série 221 (les modèles à levier, bien plus pratiques que les anciens à ressort)
• Du fil rigide H07V-U en 1,5 mm² dans les couleurs réglementaires
• Un détecteur de mouvement avec bornes L, N et L' (sortie charge)
• Un bouton poussoir NO (normalement ouvert)
• Un VAT (vérificateur d'absence de tension), parce que « j'ai coupé le disjoncteur » ne suffit pas si quelqu'un le remet sans prévenir

Première règle, non négociable : coupez l'alimentation au disjoncteur divisionnaire dédié au circuit concerné. Pas juste l'interrupteur mural. Le disjoncteur. Et vérifiez avec votre VAT qu'il n'y a plus de tension dans les fils. J'ai vu trop de bricoleurs se fier à un simple « je crois que c'est le bon disjoncteur ». On ne croit pas en électricité. On vérifie.

Le circuit d'éclairage doit être protégé par un disjoncteur divisionnaire de 10A (courbe C), lui-même raccordé en aval d'un interrupteur différentiel 30 mA de type AC. C'est ce qu'impose la NF C 15-100, et ce n'est pas une option.

Voici le tableau des codes couleurs à connaître par cœur :

Fonction du fil	Couleur réglementaire
Phase (alimentation)	Rouge
Neutre	Bleu
Terre (protection)	Vert/Jaune
Retour lampe (navette)	Violet ou Marron

Ces couleurs ne sont pas décoratives. Elles vous empêchent de brancher une phase là où devrait passer un neutre, ce qui, croyez-moi, peut transformer un détecteur flambant neuf en presse-papier grillé.

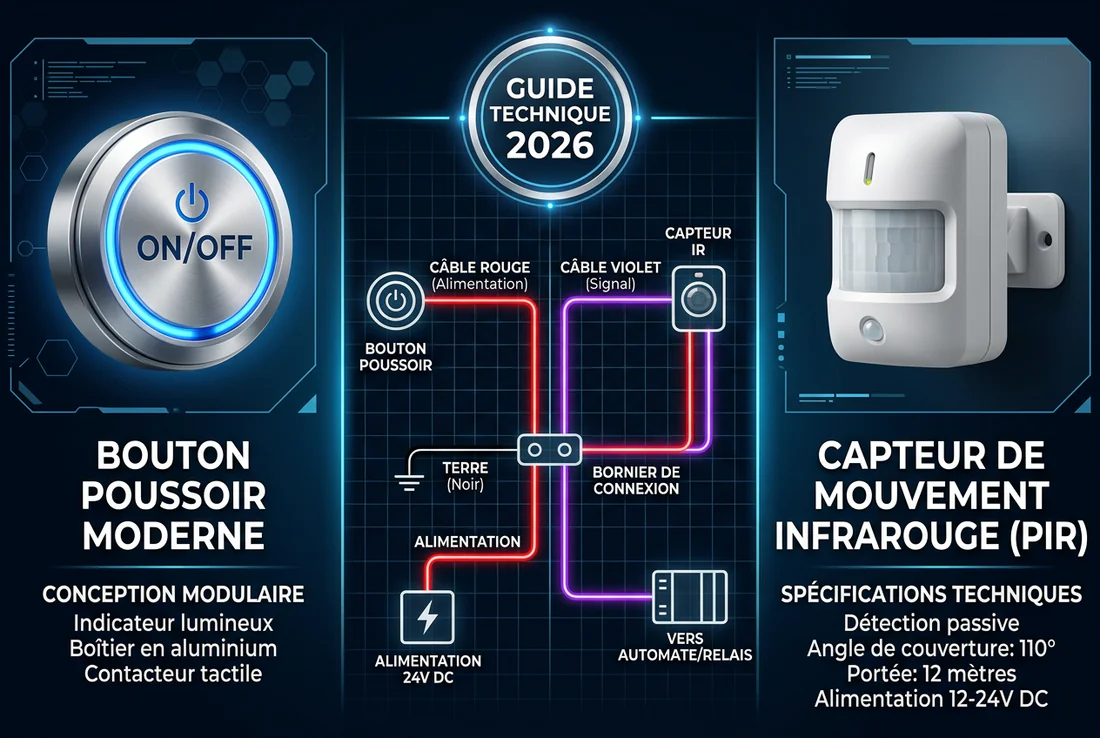

Schéma de câblage : Détecteur + Bouton poussoir (Marche forcée)

On entre dans le vif du sujet. L'architecture de ce circuit est plus simple qu'elle n'en a l'air, à condition de comprendre un concept : le bouton poussoir agit comme un pont (un by-pass) qui envoie le courant directement à l'ampoule, en contournant le relais électronique du détecteur.

Imaginez le détecteur comme un gardien qui ouvre et ferme la porte vers la lampe selon qu'il voit du mouvement ou non. Le bouton poussoir, lui, c'est un passage secret qui passe par-dessus le gardien. Quand vous appuyez dessus, le courant emprunte ce raccourci et la lampe s'allume, que le gardien soit d'accord ou pas.

Concrètement, voici l'architecture complète :

• La phase (fil rouge) part du disjoncteur 10A et arrive dans une boîte de dérivation où elle se divise en deux, grâce à une borne Wago : un départ vers la borne L du détecteur, un autre vers l'entrée du bouton poussoir.
• Le neutre (fil bleu) part aussi du tableau, passe par le détecteur (borne N) et rejoint directement la borne neutre de la lampe.
• Le retour lampe (fil marron ou violet) est le nerf de la guerre : la sortie L' du détecteur et la sortie du bouton poussoir sont réunies dans un même Wago, et de là, un fil unique rejoint la borne de phase de l'ampoule.

Le résultat ? Soit le détecteur ferme son contact interne et alimente la lampe (mode automatique), soit vous appuyez sur le poussoir et le courant arrive directement à la lampe (marche forcée). Les deux circuits coexistent sans interférence.

Si votre projet est plus ambitieux et nécessite le contrôle de plusieurs zones d'éclairage avec des détecteurs, je vous conseille de consulter notre guide pour installer un va-et-vient avec 2 détecteurs de présence, qui détaille une configuration multi-points.

Étape 1 : Raccordement des fils de Phase et Neutre

Tout commence au tableau électrique. Depuis la sortie de votre disjoncteur 10A, tirez un câble en 1,5 mm² jusqu'à la boîte de dérivation la plus proche de votre installation.

Dans cette boîte, vous allez distribuer la phase rouge vers deux destinations. Prenez une borne Wago 3 entrées (série 221-413, par exemple). Insérez le fil de phase qui arrive du tableau dans le premier port. Dans le deuxième, branchez le fil rouge qui ira vers la borne L du détecteur de mouvement. Dans le troisième, celui qui partira vers l'entrée du bouton poussoir.

Pour le neutre, c'est un poil différent. Le fil bleu du tableau doit rejoindre la borne N du détecteur ET la borne neutre de votre luminaire. Encore une fois, un Wago à 3 ports fait l'affaire : un fil venant du tableau, un vers le détecteur, un vers la lampe. Le bouton poussoir, lui, n'a pas besoin de neutre (il ne fait que dévier la phase, pas le neutre).

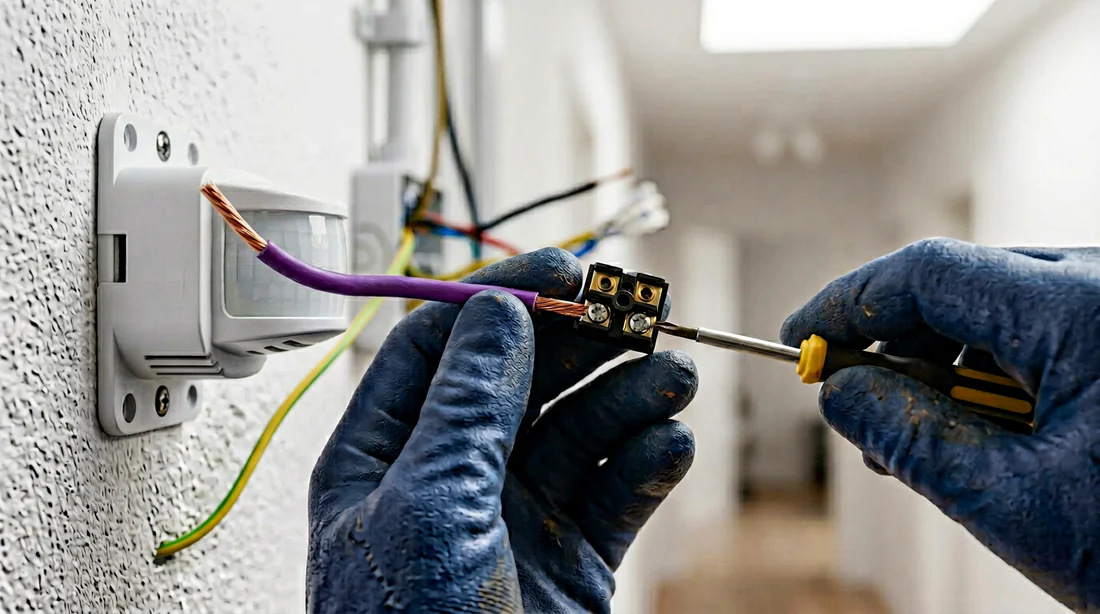

Étape 2 : Le câblage du retour lampe (Le secret du circuit)

C'est ici que tout se joue. Si vous réussissez cette étape, le reste n'est que formalité. Si vous la ratez, rien ne fonctionnera correctement.

Repérez la borne de sortie du détecteur. Selon les fabricants, elle est étiquetée L', Load, ou marquée d'une petite flèche (→). C'est par cette borne que le détecteur envoie la phase vers la lampe quand il détecte un mouvement. Ne la confondez surtout pas avec la borne L d'entrée.

Maintenant, le bouton poussoir a deux bornes (c'est un simple contact sec, normalement ouvert). L'une reçoit la phase directe que vous avez raccordée à l'étape 1. L'autre borne est sa sortie.

Le montage consiste à réunir dans un même Wago ces trois fils :

• La sortie L' du détecteur (fil marron ou violet)
• La sortie du bouton poussoir (fil marron ou violet)
• Le fil de retour lampe qui part vers la borne de phase de votre ampoule

Ce Wago, c'est le nœud central de votre installation. Il reçoit le courant soit du détecteur, soit du poussoir, et l'achemine vers la lampe dans les deux cas. Le luminaire reçoit la phase (par ce retour lampe) et le neutre (directement du tableau), et il s'allume.

Étape 3 : Raccordement de la Terre

Le fil vert/jaune, c'est votre assurance vie. Littéralement.

Ce conducteur de protection ne passe ni par le détecteur, ni par le bouton poussoir. Ces deux appareils sont en Classe II (double isolation plastique) dans l'immense majorité des cas, ils n'ont pas de borne de terre. Si vous tombez sur un boîtier métallique (c'est rare, mais ça existe sur certains modèles industriels), là oui, il faudra raccorder la terre à la carcasse.

Le chemin du fil vert/jaune est simple et direct : il part de la barrette de terre du tableau électrique et rejoint la borne de terre de l'armature du luminaire, à condition que celui-ci soit de Classe I (structure métallique). Si votre applique est entièrement en plastique (Classe II, repérée par le symbole du double carré), la terre arrive dans la boîte de connexion mais n'est raccordée à rien côté luminaire. Vous la laissez en attente, isolée dans un Wago solo.

Ne négligez jamais ce fil. En cas de défaut d'isolement sur le luminaire, c'est lui qui permet au différentiel 30 mA de déclencher en quelques millisecondes et d'éviter l'électrocution.

3 erreurs fréquentes lors de ce branchement

J'ai vu ces erreurs des dizaines de fois, en dépannage chez des particuliers ou sur des forums d'entraide. Chacune peut vous coûter du matériel, du temps, voire davantage.

1. Utiliser un interrupteur classique au lieu d'un poussoir

C'est l'erreur numéro un. Et elle est logique, parce qu'en apparence, un interrupteur et un bouton poussoir se ressemblent. Même taille, même format d'encastrement, parfois même esthétique identique.

Sauf que mécaniquement, ce n'est pas du tout la même chose. Un bouton poussoir est à rappel automatique : vous appuyez, le contact se ferme ; vous relâchez, le contact s'ouvre. C'est une impulsion, une fermeture momentanée. Un interrupteur classique (bistable), lui, reste en position ON ou OFF. Vous le basculez, il reste basculé.

Le problème ? Si vous laissez un interrupteur en position ON, vous envoyez la phase en permanence sur le retour lampe. Le relais électronique du détecteur se retrouve alors en conflit : il tente de commuter un circuit qui est déjà sous tension par une autre source. Résultat : des micro-arcs à chaque commutation du détecteur, un échauffement du relais, et à terme, un détecteur mort. J'en ai vu lâcher en moins de six mois.

Avec le poussoir, le contact est fugitif. La marche forcée repose sur l'impulsion, pas sur un état permanent. Le détecteur reprend son fonctionnement normal dès que le poussoir est relâché (ou après le cycle de temporisation programmé, selon les modèles).

2. Confondre l'entrée et la sortie sur le détecteur

Ça a l'air bête dit comme ça. Mais ouvrez le capot d'un détecteur bas de gamme sans marquage clair des borniers, et vous comprendrez vite le piège.

La borne L reçoit la phase d'alimentation (le courant qui « nourrit » le détecteur). La borne L' (ou Load, ou ↑) est la sortie qui alimente la lampe via le relais interne. Si vous inversez les deux, vous envoyez le 230V directement dans la sortie de charge.

Ce qui se passe ? La carte électronique interne du détecteur grille instantanément à la remise sous tension. Pas de fumée spectaculaire, pas de bruit. Juste un détecteur qui ne réagit plus. Et souvent, le bricoleur pense que le produit est défectueux et le ramène en magasin, alors que c'est une erreur de câblage.

3. Ignorer les réglages de seuil crépusculaire (Lux)

Votre montage est nickel, tout fonctionne au test. Et puis, le lendemain en plein jour, vous passez devant le détecteur… et rien. Panne ? Non. C'est juste que le luxmètre intégré au détecteur a décidé qu'il faisait trop clair pour allumer.

Chaque détecteur a (au minimum) deux molettes de réglage :

• LUX (symbole soleil/lune) : détermine le seuil de luminosité ambiante en dessous duquel le détecteur est « armé ». Si vous le réglez sur la lune, il ne s'active que quand il fait nuit noire. Sur le soleil, il s'active même en plein jour.
• TIME (symbole horloge) : définit la durée pendant laquelle la lumière reste allumée après la dernière détection de mouvement. De quelques secondes à une quinzaine de minutes selon les modèles.

Le piège avec le bouton poussoir ? Le poussoir, lui, force l'allumage indépendamment du réglage LUX. Mais quand vous relâchez le poussoir et que vous comptez sur le détecteur pour prendre le relais automatiquement, il ne le fera que si le seuil de luminosité et la minuterie le permettent. Si le réglage LUX est trop bas et qu'il reste de la clarté ambiante, le détecteur ne prendra pas la main. Résultat : la lumière s'éteint dès que l'impulsion du poussoir est terminée, et vous ne comprenez pas pourquoi le mode automatique ne fonctionne pas.

Réglez d'abord le LUX au maximum (symbole soleil) pour vos tests. Affinez ensuite en conditions réelles.

Comment tester et dépanner l'installation ?

Le câblage est terminé. Avant de tout refermer et de remonter les caches, procédez à un test méthodique en trois temps. Pas de précipitation.

Test 1 : le bouton poussoir seul. Réarmez le disjoncteur. Appuyez sur le bouton poussoir. La lampe doit s'allumer instantanément tant que vous maintenez le bouton enfoncé, et s'éteindre quand vous relâchez. Si rien ne se passe, vérifiez la continuité du fil de retour lampe entre le poussoir et l'ampoule. Un fil mal enfoncé dans un Wago (c'est fréquent quand on n'a pas dénudé assez long), et le circuit est ouvert.

Test 2 : le détecteur en mode nuit simulée. Couvrez la cellule photoélectrique du détecteur avec un chiffon opaque (pour simuler l'obscurité) et réglez le LUX au maximum. Passez la main devant le capteur PIR. La lampe doit s'allumer et rester allumée pendant la durée définie sur la molette TIME. Retirez le chiffon. Si le seuil LUX est repassé en mode lune, le détecteur devrait cesser de détecter en plein jour. Tout ça est normal.

Test 3 : que faire si la lumière reste allumée en permanence ? Deux suspects principaux. D'abord, vérifiez que le bouton poussoir n'est pas bloqué mécaniquement en position fermée (un ressort de rappel cassé, ça arrive, surtout sur les modèles premier prix). Si le contact du poussoir est collé, la phase passe en continu vers la lampe et court-circuite la logique du détecteur. Ensuite, contrôlez vos Wago : un retour lampe mal câblé qui touche la phase directe dans la boîte de dérivation produit le même effet. Coupez le courant, démontez chaque connexion et refaites-les proprement.

Si le détecteur clignote bizarrement au lieu de s'allumer franchement, surtout avec une ampoule LED, ne paniquez pas. J'aborde ce point juste en dessous dans la FAQ.

FAQ

Quel disjoncteur pour protéger un détecteur de mouvement ?

Un disjoncteur divisionnaire courbe C de 10 ampères, raccordé en aval d'un interrupteur différentiel 30 mA de type AC. C'est le calibre standard pour les circuits d'éclairage selon la NF C 15-100. N'utilisez pas un 16A « parce que vous en aviez un sous la main » ; le rôle du disjoncteur est de protéger le fil (en 1,5 mm²), pas l'appareil.

Est-il possible de mettre un télérupteur avec un détecteur ?

Oui, c'est tout à fait faisable, mais le câblage est fondamentalement différent de ce qu'on a vu dans cet article. Dans cette configuration, le détecteur ne pilote plus directement la lampe : il envoie une impulsion à la bobine du télérupteur, exactement comme le ferait un bouton poussoir. Le télérupteur, lui, se charge de commuter le circuit de puissance vers le luminaire. L'avantage ? Vous pouvez multiplier les points de commande (plusieurs poussoirs + le détecteur) sur le même télérupteur. Le piège ? Il faut que la sortie du détecteur soit compatible avec la tension de la bobine (souvent 230V, mais vérifiez).

Pourquoi mon détecteur de mouvement clignote avec une ampoule LED ?

C'est un grand classique. Le relais du détecteur, quand il est en position « OFF », laisse passer un courant résiduel minime. Sur une vieille ampoule incandescente de 60W, ce micro-courant était invisible (l'énergie se dissipait en chaleur). Mais une LED de 5W est tellement sensible qu'elle capte cette fuite et produit un flash ou un clignotement fantôme. La solution la plus fiable : ajoutez un compensateur actif (un petit condensateur ou un module dédié type Yokis MTR500M) en parallèle de la lampe LED. Il absorbe le courant résiduel et stoppe le clignotement. Ça coûte quelques euros et ça résout le problème dans 95 % des cas.
