Votre salon est plongé dans le noir. Vous venez d'appuyer sur l'interrupteur au sol, mais votre fidèle éclairage refuse de s'animer. Nous sommes en 2026. Bien que les LED aient envahi nos intérieurs, la douce chaleur d'une lampe sur pied halogène reste indispensable dans nos pièces de vie. La bonne nouvelle ? Cette panne impressionnante vient souvent d'une minuscule pièce à deux euros. Avant d'envisager un aller simple pour la déchetterie, penchez-vous sur le boîtier d'alimentation.
Le fusible pour un variateur halogène est généralement un petit tube cylindrique en verre au format 5×20 mm. Pour le remplacer, débranchez la lampe, ouvrez le boîtier du variateur et vérifiez l'ampérage inscrit sur l'embout métallique (souvent 1.25A, 2A ou 2.5A) avant d'insérer le composant neuf.
Où se trouve le fusible dans une lampe halogène sur pied ?

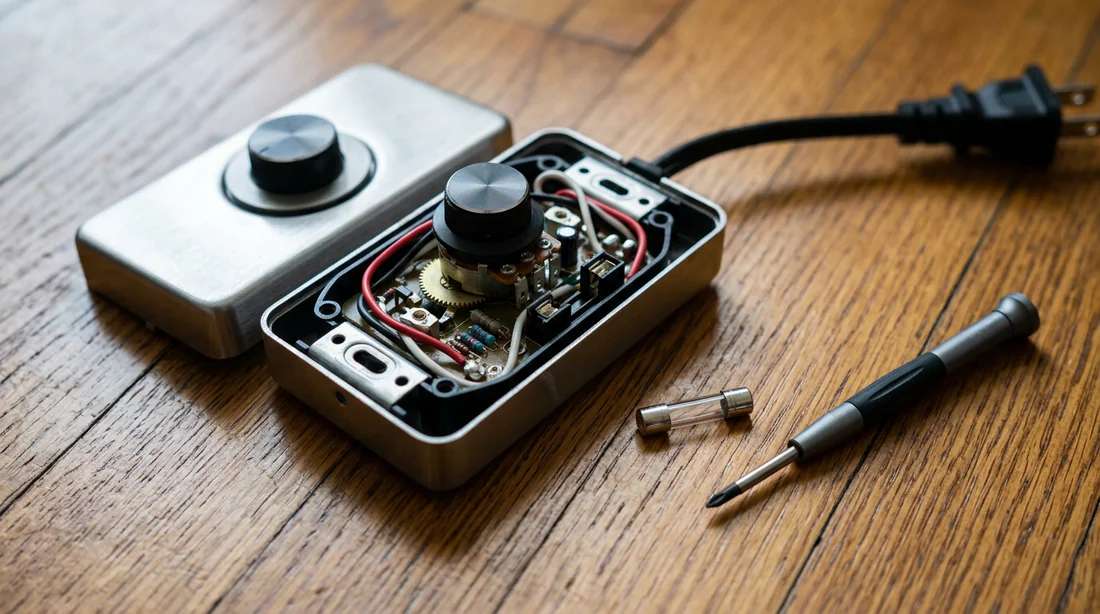

Pour dénicher le coupable de votre panne, suivez simplement le fil d'alimentation qui court sur le sol. À mi-chemin entre la prise murale et votre lampe sur pied se trouve un boîtier rectangulaire en plastique. C'est le variateur, souvent appelé potentiomètre par les électriciens.
Ce boîtier abrite le cerveau électrique de votre éclairage. Prenez un petit tournevis cruciforme et retirez les vis situées au dos. Une fois le capot soulevé, vous tomberez nez à nez avec un petit tube transparent maintenu par deux pinces métalliques. C'est votre fusible cylindrique en verre. Notez bien sa taille. Dans 99 % des cas, le format standard est de 5×20 mm. Cette précision millimétrique vous fera gagner un temps précieux au rayon bricolage.
Tableau de correspondance : quel ampérage choisir pour son fusible ?
C'est le moment où la plupart des réparateurs amateurs bloquent. Vous tenez le petit tube entre vos doigts. Pas de chance, les inscriptions gravées sur son embout métallique sont effacées ou illisibles. Comment deviner l'ampérage exact à racheter ?
Le hasard n'a pas sa place ici. Le calibrage dépend directement de la puissance de l'ampoule installée au sommet de votre luminaire. Je vous partage un tableau de correspondance strict pour réaliser ce dépannage électrique en toute sécurité.
| Puissance de la lampe | Intensité du fusible recommandée | Risques si erreur de calibrage |
|---|---|---|
| Ampoule 150W | 0.8A à 1A | Le fusible fond immédiatement si sous-dimensionné. |
| Ampoule 300W | 1.25A ou 1.6A | Surchauffe mineure du boîtier si surdimensionné. |
| Ampoule 500W | 2.5A | Risque d'incendie majeur (fonte du plastique). |
Ne remplacez jamais un fusible par un modèle plus puissant. N'utilisez sous aucun prétexte du papier aluminium pour contourner la protection. Franchement, l'astuce de grand-père avec l'alu est le meilleur moyen de déclencher un incendie chez soi. Vérifiez toujours la puissance maximale tolérée par votre variateur, généralement gravée sous le boîtier.
Si votre lampe est équipée d'une ampoule de 300W mais que le boîtier indique « Max 500W », calibrez toujours votre fusible sur la puissance de l'ampoule actuelle (soit 1.6A maximum), et non sur la capacité maximale du variateur. Vous protégerez ainsi l'électronique de manière optimale.
Quatre étapes sécurisées pour changer le fusible d'un variateur halogène
Vous avez la bonne pièce entre les mains. Passons à la pratique. La réparation prend moins de cinq minutes, mais elle exige une vraie rigueur.
Étape 1 : débrancher la prise murale
La précipitation reste votre pire ennemie. Votre réseau domestique délivre du 230V, une tension mortelle. Retirez physiquement la fiche de la prise murale. Ne vous contentez pas d'éteindre l'interrupteur. Les condensateurs du variateur stockent parfois un courant résiduel vicieux. Laissez reposer l'appareil quelques minutes avant toute manipulation.

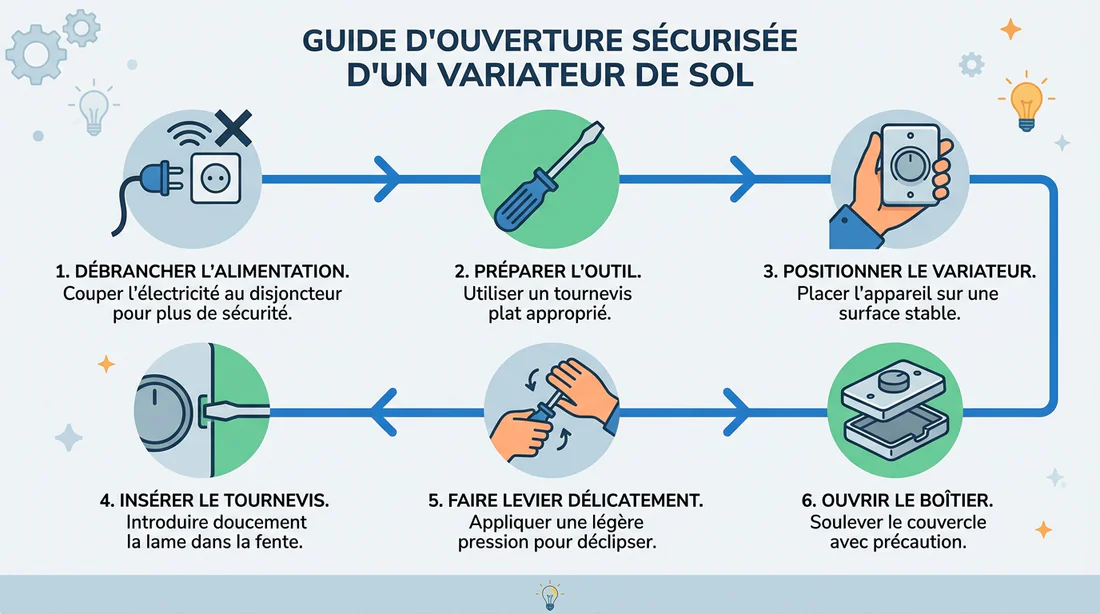

Étape 2 : dévisser le capot du variateur au sol
Retournez le boîtier et repérez les vis de fixation. Utilisez un tournevis parfaitement adapté pour ne pas abîmer les empreintes. Soulevez délicatement la partie supérieure en plastique. Attention, les fils de cuivre internes sont d'une fragilité redoutable. Ne tirez pas brusquement. Vous risqueriez d'arracher les soudures, d'abîmer le potentiomètre ou de désaxer la petite molette de variation de la lumière.
Étape 3 : retirer et tester le fusible en verre
Faites doucement levier avec un petit tournevis plat pour extraire le fusible de ses mâchoires métalliques. Comment savoir si cette pièce est réellement hors service ?
Un simple coup d'œil suffit la plupart du temps. Si vous observez des traces noires de brûlure sur le verre ou un filament fondu (le petit fil interne est sectionné), la pièce est morte.

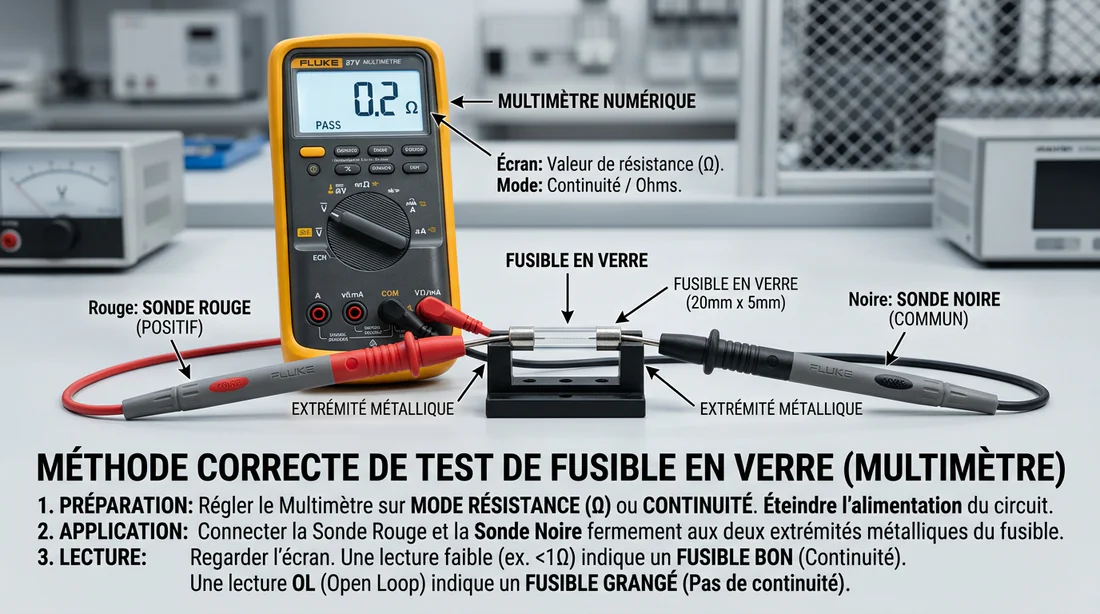

Le verre vous semble intact mais le doute persiste ? Sortez votre multimètre. Réglez l'appareil sur la fonction testeur de continuité (le symbole ressemble à des ondes sonores). Placez une pointe de touche sur chaque extrémité métallique du tube. L'appareil bipe, le fusible fonctionne. Le silence total confirme qu'il faut le jeter.

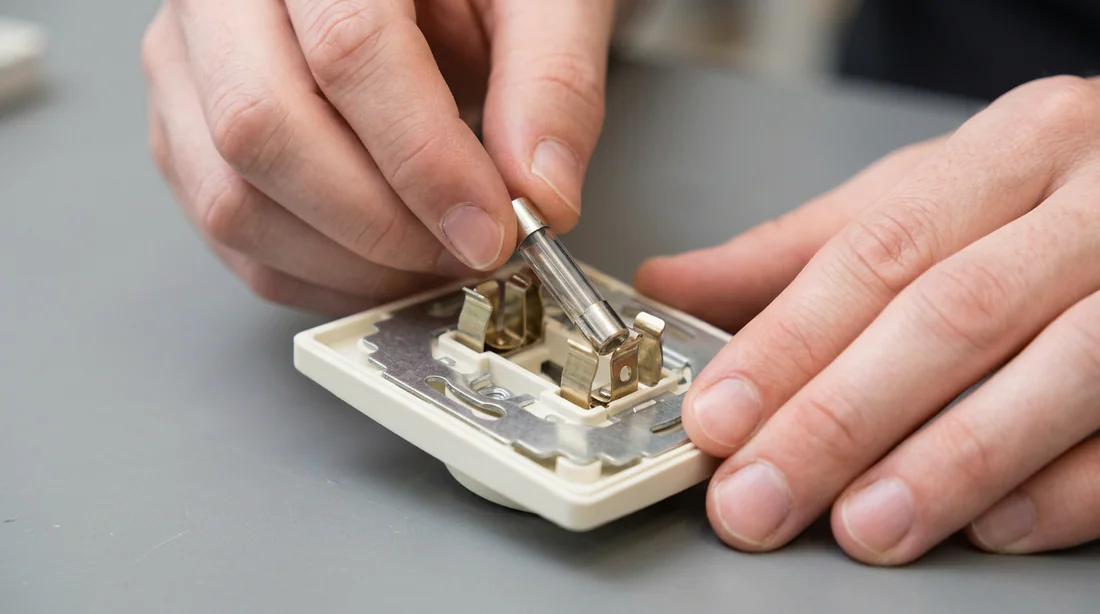

Étape 4 : insérer le fusible neuf et remonter le boîtier
Prenez votre pièce neuve. Placez-la au-dessus du support métallique. Appuyez doucement avec la pulpe du doigt pour la clipser. Évitez d'utiliser un outil dur qui briserait la paroi de verre. Replacez ensuite le capot. Assurez-vous qu'aucun fil n'est pincé entre les deux coques en plastique, remettez la molette dans son axe et revissez fermement.
Pourquoi le fusible saute-t-il dès que vous l'allumez ?
Vous venez de tout remonter. Vous branchez, vous tournez la molette… Un flash retentit au sol et la lumière s'éteint. Votre fusible neuf vient de rendre l'âme. Cette situation frustrante montre que la panne initiale ne venait pas du fusible lui-même. Ce composant joue son rôle de sécurité à la perfection. Il s'est sacrifié pour éviter que votre maison ne prenne feu.
Deux causes principales expliquent ce claquement instantané.
La première concerne le tube halogène R7s qui se met en court-circuit. L'ampoule crayon située en haut du mât est morte, ses filaments internes se touchent et créent un court-circuit massif. Dans ce cas, remplacez l'ampoule avant d'installer un énième fusible de protection.
La seconde cause vient du composant électronique du variateur qui a grillé. Au cœur du boîtier se cache une petite puce noire à trois pattes appelée triac. Elle gère la variation d'intensité lumineuse. Si votre luminaire a subi une surtension après un orage ou une micro-coupure, ce composant a pu fondre de l'intérieur. Dans ce scénario précis, changer le fusible ne servira strictement à rien. Il faudra dessouder la pièce défectueuse ou remplacer l'intégralité du variateur au sol.
FAQ
Comment savoir si un fusible en verre est grillé ?
Un examen visuel suffit dans la majorité des cas. Le composant est hors d'usage si le verre est noirci ou si le petit fil interne est coupé. Pour obtenir un diagnostic infaillible, utilisez un multimètre en mode continuité. Un bip confirme son bon fonctionnement, l'absence de son indique sa mort certaine.
Peut-on mettre un fusible 5A à la place d'un 2A ?
Absolument non. Le risque d'incendie est réel. En augmentant l'ampérage, vous autorisez un courant beaucoup trop fort à traverser les câbles. Le boîtier en plastique de votre variateur fondra bien avant l'activation de cette protection inadaptée.
Ma lampe halogène ne s'allume plus mais le fusible est bon, pourquoi ?
Si la protection électrique reste intacte, le problème se situe ailleurs sur le circuit. Vérifiez d'abord l'ampoule halogène qui est très souvent en cause. Si elle fonctionne, le câblage interne du mât est peut-être sectionné. La carte électronique du variateur peut aussi être définitivement hors service.
