Voir un enrobé tout neuf s'affaisser sous les roues d'un poids lourd me donne des sueurs froides, comme à n'importe quel artisan VRD. Le coupable reste toujours le même. C'est l'eau infiltrée. Le drainage sous chaussée ne pardonne aucune approximation sur le terrain. J'ai rassemblé ici les règles de l'art et les normes de construction 2026. L'objectif est direct : vous garantir un ouvrage stable sur plusieurs décennies. Fini le bricolage. Place à la précision chirurgicale.

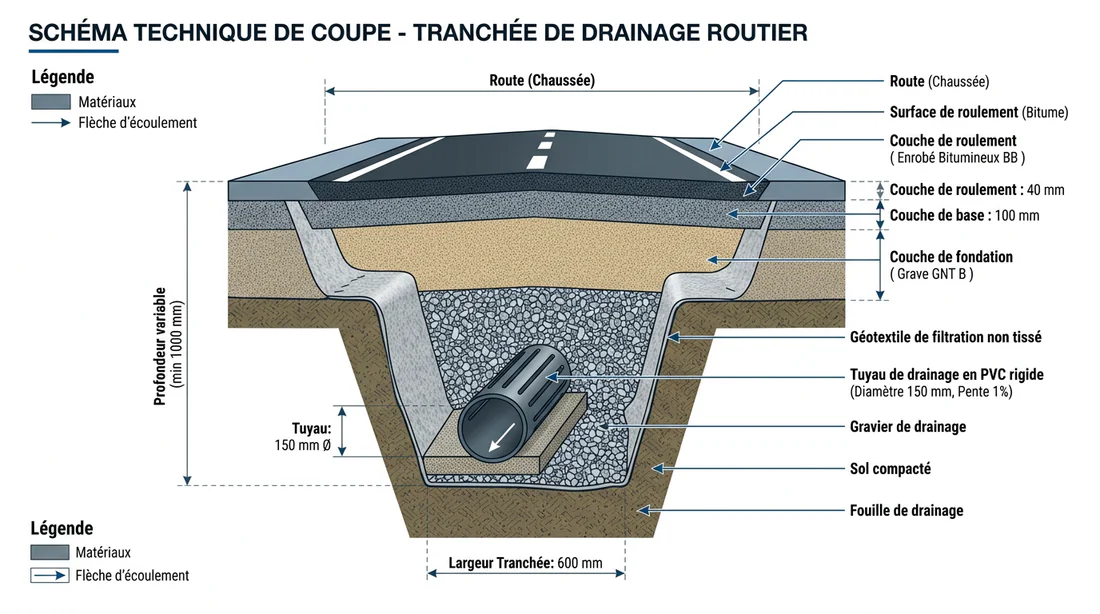

La pose d'un drain routier nécessite de creuser une tranchée avec une pente minimale de 1 %. Il faut y dérouler un feutre géotextile, déposer un lit de graviers, installer un tuyau rigide à fond plat de classe CR8, puis le recouvrir de matériaux drainants. Cette technique empêche l'accumulation d'eau sous la chaussée.
Pourquoi installer un drain routier sous une voie carrossable ?
En tant que maître d'œuvre, vous le savez déjà. L'humidité constante détruit les structures routières de l'intérieur. Ce dispositif enterré capte les eaux de ruissellement et assèche les nappes souterraines superficielles. Sans ce réseau, l'eau stagne sous la chaussée.
La portance du sol s'effondre très vite. Le trafic automobile, combiné aux cycles de gel et de dégel, génère alors un phénomène de poinçonnement. La fondation pourrit par le bas. Vous devez canaliser ces flux hydrauliques loin des zones de roulement. C'est la seule façon de préserver la dureté du terrain naturel.
Le matériel pour un drainage conforme
Oubliez les économies de bouts de chandelle. Un chantier pérenne exige un équipement irréprochable.
- Vous aurez besoin d'une pelle mécanique ou d'une mini-pelle parfaitement adaptée à l'envergure du terrassement.
- Prévoyez un rouleau de géotextile anticontaminant surdimensionné pour bloquer tout risque de déchirement.
- Commandez du gravier drainant lavé avec une granulométrie stricte, idéalement du 20/40.
- Achetez un drain routier en PVC rigide. Vérifiez systématiquement son profil. Prenez un modèle à fond plat, doté de fentes supérieures, et respectant la classe de résistance CR8 au strict minimum.
Les 5 étapes de la pose d'un drain routier
J'ai vu trop de confrères sauter ces étapes chronologiques pour gagner une demi-journée. Le résultat est toujours le même. Ils subissent un affaissement sévère quelques mois après la réception. L'exécution méthodique n'est pas une option.

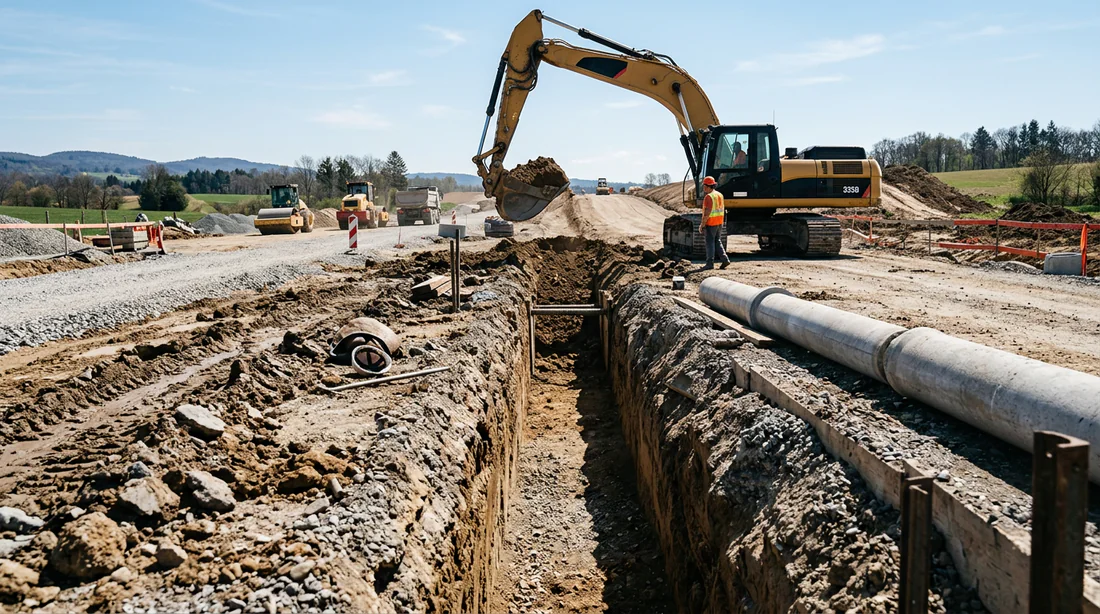

1. Le terrassement et l'ouverture de la tranchée
Tout commence par l'excavation du futur réseau. Calculez la largeur de la fouille avec justesse. Prenez le diamètre nominal de votre tuyau et ajoutez 30 à 40 centimètres de marge. Cet espace permet au massif drainant d'agir comme un filtre périphérique efficace. Creusez jusqu'à tomber sur un fond de fouille homogène et ferme.
Gérez la terre extraite avec une vraie stratégie spatiale. Les gros volumes posent vite problème sur un chantier exigu. L'anticipation requise ici me rappelle beaucoup celle détaillée pour concevoir le plan d'une fosse toutes eaux 3000L. Les contraintes de stockage de la terre végétale sont rigoureusement identiques.
2. Le réglage de la pente et la création de la cunette
L'eau s'évacue naturellement quand on lui donne une direction claire. Profilez une pente d'écoulement constante. La norme impose une pente de 1 % à 2 %, soit un ou deux centimètres de dénivelé par mètre linéaire, directement vers le point de décharge.
Au centre du fond de tranchée, modelez une cunette. Cette petite rigole concave accueille et cale le tuyau pour guider les écoulements résiduels.
3. La mise en place du géotextile anticontaminant
La toile synthétique fait bien plus que séparer les couches. Elle stoppe net les particules fines de terre. Sans elle, ces limons viennent colmater les graviers et boucher tout le réseau en quelques orages. Tapissez généreusement le fond et les parois verticales avec le feutre. Laissez déborder de grandes longueurs de chaque côté à la surface. Vous créez ainsi une poche en « U » prête à être scellée.

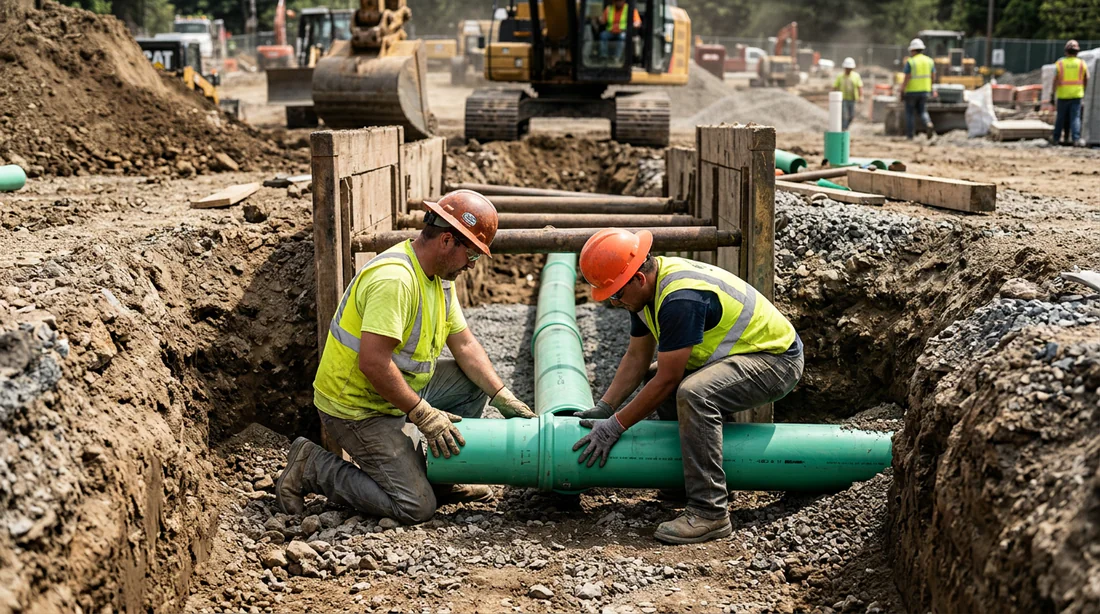

4. La pose du tuyau et l'enrobage drainant
Sur un chantier VRD, l'orientation du tuyau obéit à une logique stricte. Posez le fond plat vers le bas. Calez-le dans la cunette. Les fentes de captation regardent obligatoirement vers le haut. La mécanique est redoutable d'efficacité. L'eau monte dans la tranchée, s'engouffre dans les fentes supérieures et file à grande vitesse sur la paroi lisse du fond plat.
Versez ensuite votre gravier lavé pour monter le massif drainant autour du PVC. Une fois le conduit noyé sous la caillasse, rabattez les pans de géotextile l'un sur l'autre avec un bon chevauchement. Votre système est scellé.
Ne cherchez pas à faire des économies sur le granulat. Un gravier contenant de la boue, du sable ou des fines va détruire la perméabilité de votre captage dès les premières pluies.
5. Le remblaiement final et la finition de chaussée
Refermons la structure. Au-dessus du géotextile, ajoutez vos matériaux de remblai drainants sur plusieurs dizaines de centimètres.
Montez ensuite votre couche de forme, souvent constituée de grave non traitée (GNT). Je vous livre mon secret pour une surface figée dans le temps. C'est le compactage par couches successives de 20 centimètres. Dosez la force de votre engin. La densification consolide la plateforme de roulement, mais elle ne doit générer aucune onde de choc. Une vibration excessive écrasera purement et simplement votre drain en profondeur.
L'avis de l'expert : 3 erreurs à éviter absolument
Je perds patience quand je vois des chantiers rouverts en urgence pour des négligences aussi basiques. Un tassement localisé sous la roue d'un camion poubelle ne pardonne pas. Lisez bien les trois pièges suivants. Ils ruineront vos semaines de travail si vous baissez la garde.
1. Utiliser un drain agricole sous une voirie
Poser un tuyau agricole jaune sous une zone de passage est une aberration totale. Ce boudin souple et annelé n'offre aucune résistance à la compression. Aux premiers passages d'engins, il va s'aplatir comme une crêpe. Le transit des eaux s'arrêtera net.
2. Oublier de prévoir un exutoire fonctionnel
Capter des mètres cubes d'eau est inutile sans un point de sortie. Votre belle tranchée filtrante se transforme simplement en baignoire souterraine géante. Reliez obligatoirement le bout de votre réseau à un exutoire actif. Un fossé profond, un bassin de rétention dimensionné ou le réseau pluvial communal fera parfaitement l'affaire.
3. Compacter violemment le massif drainant
Lâcher une plaque vibrante surpuissante ou un pilonneur à cinquante centimètres du tuyau va le fracturer. Oui, même un modèle CR8. Montez un matelas de matériaux assez épais. Vous devez répartir la charge mécaniquement avant de forcer le compactage final de la chaussée.
| Caractéristique | Drain routier (CR8) | Drain agricole |
|---|---|---|
| Matière et profil | PVC rigide renforcé à fond plat | Plastique souple cylindrique et annelé |
| Disposition des fentes | Uniquement sur la partie supérieure | Réparties sur toute la circonférence |
| Résistance mécanique | Très forte (encaisse le passage de voirie) | Très faible (s'écrase rapidement) |
| Zone d'utilisation | Sous les chaussées, routes, accès lourds | Espaces verts, aménagements paysagers |
FAQ
Quelle est la différence entre un drain routier et un drain agricole ?
Le modèle routier est en PVC rigide à fond plat. Ses fentes se situent uniquement sur le dessus pour capter l'eau montante. Le modèle agricole est souple, annelé et fendu sur toute sa circonférence. Je vous déconseille formellement ce dernier sous une voie circulable car il va s'écraser sous le poids des véhicules.
Quelle profondeur pour un drain routier ?
Visez avant tout la cote de mise hors gel. Dans nos régions, on descend généralement entre 60 et 80 centimètres sous la surface. La profondeur finale varie ensuite selon l'épaisseur de la structure de la chaussée prévue au-dessus.
Faut-il mettre les fentes du drain vers le haut ou vers le bas ?
Pointez-les systématiquement vers le haut. L'eau s'accumule dans la tranchée, monte le long du plastique, et s'infiltre par ces ouvertures supérieures. Le fond plat lisse et étanche accélère ensuite l'évacuation vers la sortie.
Vous avez maintenant les cartes en main pour stabiliser vos chaussées durablement. Prêt à attaquer votre prochain décaissement ? Jetez un œil à cette vidéo de terrain avant de faire chauffer la mini-pelle.
