Votre Bestgreen est planté au milieu du terrain, le capot ouvert, et vous regardez avec désespoir cette courroie qui pendouille ou qui a fini en lambeaux ? C'est le scénario classique du samedi après-midi qui tourne mal. La plupart des manuels sont introuvables ou illisibles, et les forums ont tendance à vous noyer sous un jargon incompréhensible.
Oubliez la théorie. Ce qu'il vous faut, c'est visualiser le trajet exact de la courroie pour finir votre tonte avant la pluie. J'ai conçu ce guide pour être lu sur votre smartphone, les mains pleines de cambouis, afin de remettre votre machine en route (que ce soit pour la coupe ou la traction) sans tout casser.
Le schéma de montage d'une courroie pour tracteur tondeuse Bestgreen varie selon le type d'éjection, latérale ou arrière. Le principe universel consiste à passer la courroie autour de la poulie moteur, des poulies de lames (les mandrins) et à l'intérieur des galets tendeurs. Pour l'installer, il faut impérativement détendre le ressort du galet tendeur et vérifier que la courroie passe bien à l'intérieur des guides de retenue, sinon elle sautera dès le premier démarrage.
Étape 1 : identifiez votre modèle Bestgreen (ne sautez pas ça)
Avant de foncer tête baissée sur un schéma, il faut comprendre une chose : Bestgreen ne fabrique pas de tracteurs. C'est une marque distributeur. Votre machine est en réalité un assemblage produit par le groupe AYP, Electrolux ou Husqvarna dans 90 % des cas.

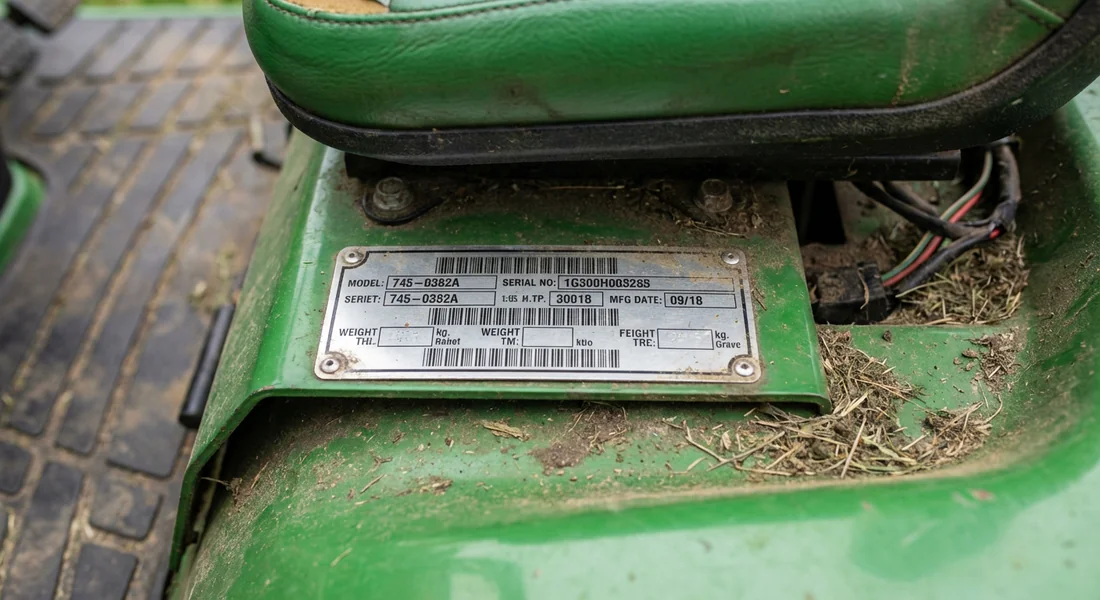

Ne vous fiez pas à la couleur du capot pour choisir le cheminement de votre courroie. Regardez plutôt la plaque signalétique sous le siège basculant. C'est le numéro de produit (type BM155H92 ou une longue série commençant par 960…) qui fait foi.
Ensuite, faites la distinction visuelle :
- L'éjection latérale se reconnaît à l'herbe qui sort sur le côté droit. Le plateau de coupe possède souvent deux lames et une courroie qui serpente simplement. C'est le montage que l'on croise le plus souvent et, heureusement, c'est aussi le plus simple.
- L'éjection arrière (avec bac) fait monter l'herbe dans un tunnel central. Attention ici, car certains modèles utilisent une courroie crantée double face pour synchroniser les lames et éviter qu'elles ne s'entrechoquent. Si c'est votre cas, le calage doit être chirurgical, l'erreur n'est pas permise.
Les précautions de sécurité et l'outillage
Je ne le répèterai jamais assez : une poulie sous tension a la force de vous sectionner un doigt, et un moteur qui démarre par accident peut être fatal. On ne joue pas avec ça.
La sécurité avant tout :
- Débranchez l'antiparasite de la bougie. C'est la base, non négociable.
- Enclenchez le frein de parking.
- Descendez le plateau de coupe au plus bas pour faciliter l'accès.
- Mettez des gants épais, car les bords du carter et les vieilles poulies rouillées sont de vrais rasoirs.
L'arsenal du bricoleur :
Prévoyez un jeu de clés plates et à cliquet. Comme ce sont souvent des châssis américains, du 1/2 ou 9/16 pouces est idéal, sinon du 13/14 mm fera l'affaire. Gardez sous la main un tournevis plat pour faire levier et une pince multiprise.
Mon outil secret, c'est un simple bout de ficelle solide ou un tire-ressort (crochet). Et bien sûr, votre téléphone pour prendre une photo AVANT de démonter quoi que ce soit. Ça vous sauvera la mise au remontage.

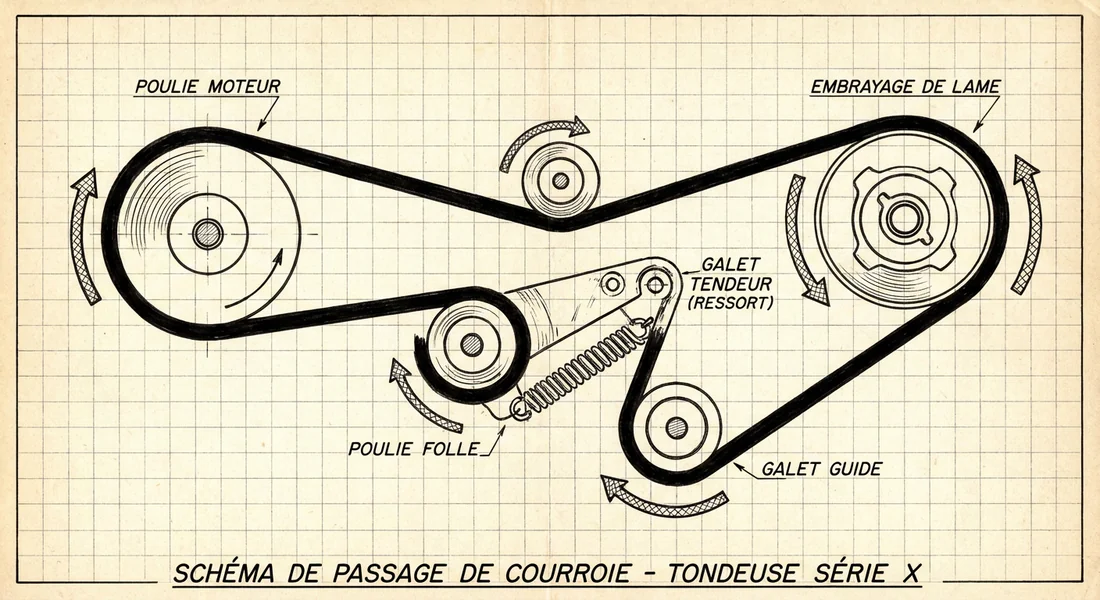

Schéma 1 : la courroie de coupe (lames)
C'est elle qui souffre le plus. Sur un châssis Bestgreen standard (type AYP), elle suit un cheminement bien précis.
Le trajet typique (sens des aiguilles d'une montre) :
La courroie part de la poulie moteur, généralement la plus grosse située en bas si deux poulies sont empilées. Elle longe ensuite le châssis pour passer contre le dos d'un galet plat (la poulie folle). De là, elle contourne la poulie de lame gauche (mandrin), puis la poulie de lame droite. Enfin, elle revient vers le moteur via le galet tendeur mobile monté sur un bras articulé. C'est ce dernier qui verrouille le système.
Retenez cette règle d'or pour ne jamais vous tromper de sens : Le « V » (l'intérieur) de la courroie doit toujours entrer dans les poulies à gorge (Moteur, Lames). Le « Dos » (le plat extérieur) de la courroie ne doit toucher que les galets plats (Tendeurs). Si vous mettez le V dans une poulie plate, la courroie fumera en 30 secondes.
Schéma 2 : la courroie de traction (avancement)
Celle-ci est beaucoup plus longue, part du moteur et file jusqu'à l'essieu arrière vers la boîte de vitesse.
Le cheminement paraît plus rectiligne, mais c'est un piège.
Elle démarre sur la gorge supérieure de la poulie moteur (la plus petite). Ensuite, elle doit traverser la zone de la colonne de direction, ce qui est souvent une galère d'accès. Elle est guidée par plusieurs poulies de renvoi (une plate et une en « V », souvent cachées sous le marchepied) pour finir sa course autour de la poulie d'entrée de la boîte de vitesses.
Méfiez-vous des guides métalliques près de la poulie moteur. Il faut souvent les desserrer pour passer la courroie neuve, sinon ça ne rentre pas.
Boîte mécanique ou hydrostatique ?
Que vous ayez un levier de vitesse ou une pédale d'avancement, le principe de montage reste similaire. C'est la tension de la courroie qui permet l'embrayage ou l'entraînement de la pompe.
Cependant, sur les boîtes hydrostatiques, une courroie détendue ou usée se traduit par une perte de puissance immédiate dès que ça monte. Si vous avez des doutes sur votre transmission ou entendez des bruits suspects, jetez un œil à notre guide sur les problèmes de tracteur tondeuse Honda 2417. Les diagnostics de transmission y sont très détaillés et s'appliquent parfaitement aux boîtes hydrostatiques des Bestgreen.

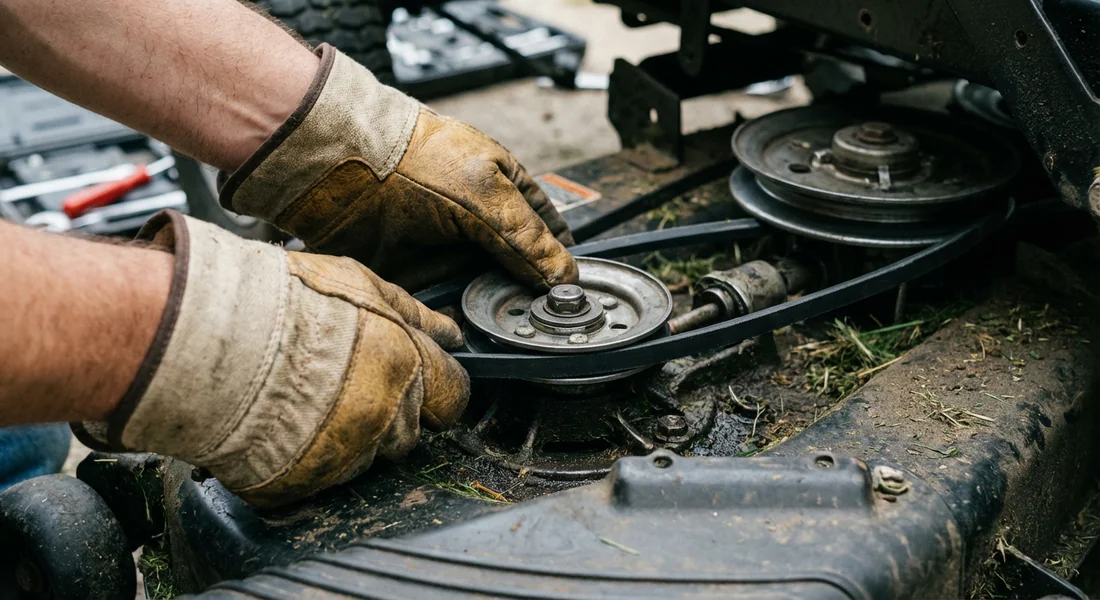

Guide de montage pas-à-pas
Suivez cet ordre pour ne pas vous battre inutilement avec la mécanique :
- Nettoyage : Enlevez toute l'herbe séchée sur le plateau. C'est indispensable pour repérer les « garants », ces tiges métalliques anti-déraillement.
- Pré-positionnement : Glissez la courroie sous le châssis. Commencez par l'installer autour des poulies de lames, car ce sont les plus éloignées.
- Passage moteur : Placez la courroie sur la poulie moteur. Vérifiez qu'elle est bien dans la gorge et non coincée sur le bord.
- La tension (le moment physique) : Vous allez devoir tirer sur le galet tendeur pour gagner du mou et passer la dernière boucle. Surtout, ne forcez pas avec un tournevis directement sur la poulie, vous l'abîmeriez.
- Mon astuce : Passez une ficelle ou un câble électrique dans le ressort du tendeur, tirez fort pour le détendre, glissez la courroie, puis relâchez doucement.
- Contrôle des garants : Vérifiez que les tiges métalliques proches des poulies sont bien en place, à 2 ou 3 mm de la courroie. Si elles touchent, ça frotte et ça brûle. Si elles sont trop loin, la courroie sautera.
Pourquoi ma courroie saute ou fume ?
Vous avez tout remonté mais ça ne tourne pas rond ? Voici ce qui se passe probablement.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Odeur de brûlé | Mauvais cheminement (frottement). | Vérifiez si la courroie passe du bon côté des garants métalliques. |
| Fumée immédiate | Inversion « V » / « Dos ». | Le dos plat de la courroie doit toucher le galet plat. Vérifiez votre montage. |
| Saut au démarrage | Garants tordus ou absents. | Redressez les tiges guides autour des poulies pour qu'elles emprisonnent la courroie. |
| Vibrations énormes | Problème de lame ou palier. | Ce n'est pas la courroie. Un mandrin a sûrement du jeu ou une lame est tordue. |
| Patinage en charge | Courroie inadaptée. | Une courroie standard s'allonge trop vite. Il vous faut du Kevlar. |
Récapitulatif des références courroies Bestgreen
Je ne peux pas vous lister toutes les références ici, Bestgreen changeant de châssis presque chaque année. Mais pour commander la bonne pièce sans erreur, voici la marche à suivre :
- Privilégiez le Kevlar : Prenez toujours des courroies renforcées (souvent bleues ou grises, parfois marron). Les courroies noires classiques de voiture sont en caoutchouc standard ; elles ne résistent pas aux chocs violents de l'embrayage des lames et casseront en deux heures.
- Mesurez l'ancienne : Si la référence est illisible, mesurez la longueur extérieure avec un mètre ruban si la courroie est encore entière.
- Le système AYP : Souvent, la référence ressemble à
532 13 08-01ouAA105. C'est ce numéro précis qu'il faut taper dans Google pour trouver l'équivalent.
Derniers conseils avant de tondre
Changer une courroie sur un Bestgreen n'est pas de la haute mécanique, c'est surtout un jeu de patience et d'observation. Si vous respectez scrupuleusement le chemin « Poulie Gorge = Face V » et « Poulie Plate = Dos », vous avez fait 90 % du travail. Une fois la courroie en place, faites toujours tourner les lames à la main (moteur éteint !) pour vérifier que rien ne frotte avant de mettre le contact.
Un doute sur le passage de la courroie près de la colonne de direction ? Posez votre question en commentaire en précisant le modèle exact noté sur votre plaque signalétique, on essaiera de vous aiguiller.
FAQ
Comment trouver le schéma de ma tondeuse Bestgreen sans le manuel ?
Regardez sous le siège pour trouver le numéro de produit (qui commence souvent par 960…). Tapez ce numéro suivi de « parts list » ou « vue éclatée » dans votre moteur de recherche. Vous tomberez directement sur les documents officiels Husqvarna/AYP.
Comment se règle la tension de la courroie de coupe ?
Il n'y a pas de vis de réglage manuel. La tension est gérée automatiquement par un gros ressort relié au plateau de coupe. Si la courroie flotte, c'est qu'elle est trop longue (mauvaise référence), que le ressort est fatigué ou que le câble d'enclenchement est grippé.
C'est quoi la différence entre une courroie Kevlar et une standard ?
La courroie Kevlar (aramide), reconnaissable à sa couleur bleue ou grise, est conçue pour encaisser la chaleur et les chocs brutaux de l'embrayage. Une courroie standard noire est faite pour une rotation continue et souple ; sur une tondeuse, elle ne tiendra pas la distance.
